BGP 中継機 Azure Route Server (ARS) を試す!

Azure Route Serverとは、BGPによる経路交換を中継してくれるマネージドサービスです。
BGPによる経路交換のみを行い、データ転送は行いません。

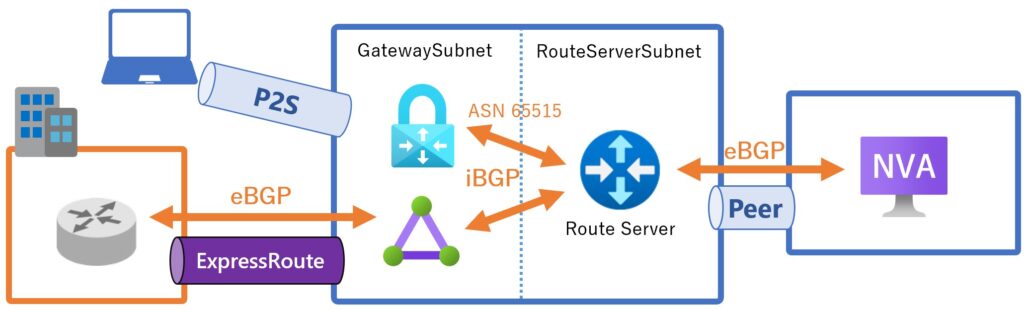

例えば、下図のようなExpress RouteとVPN Gateway間のBGPによる経路交換も、ARSを導入する事で行う事ができます。これにより、P2Sで接続したクライアントがExpressRouteで接続されたオンプレにアクセスする事ができるようになります。また、NVAとの経路交換も可能です。

※専用のサブネット[RouteServerSubnet]が必要であり、NSG/UDRは設置できません。

【諸条件】

・フルマネージドサービス
・Availability Zones (99.99%) 対応
・BGP 4byte ASN 未対応
・IPv6 未対応
・キープアライブ:60sec / ホールドダウン:180sec
・Azure Route Server同士の経路交換は不可 ※NVAを中継すれば可能
・Express Route,VPN Gatewayとピアリングするには、ARSを同じ仮想ネットワークに作成する必要があります。
・VPN Gatewayとのピアリングには、A/A構成かつ、ASN65515である必要があります。
・ARSは、最大8つのNVAとピアリングが可能
・ピアリングごとに、最大1000ルートを広報可能
・Express Route,VPN Gatewayには、最大200ルートを広報可能


それでは、やってみよう!!

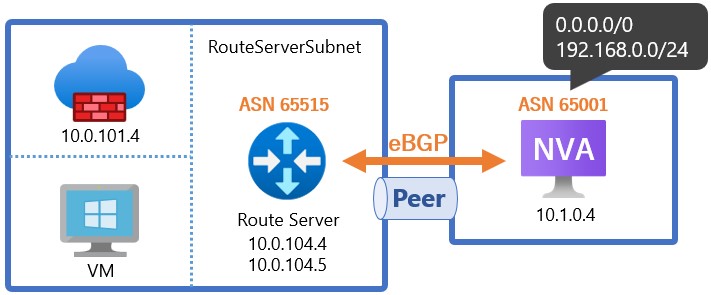

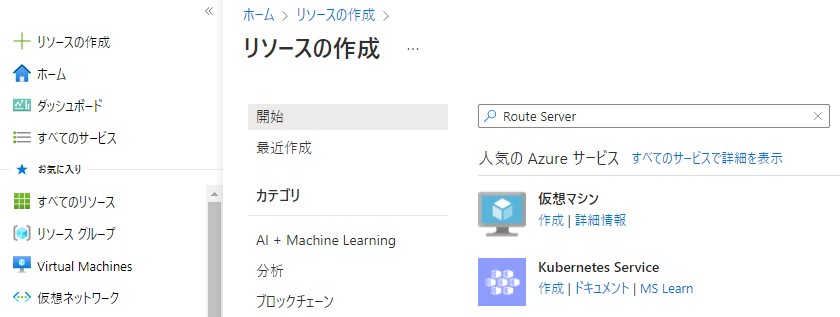

[+リソースの作成]ー[検索:Route Server]ー[Route Server]を選択

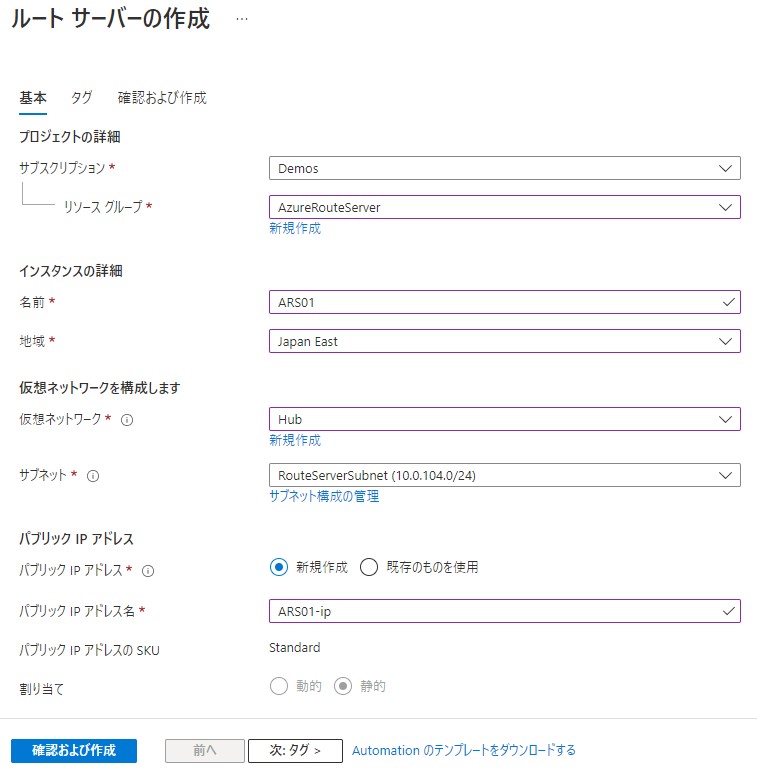

サブスクリプション:Azureサービスの提供範囲
リソースグループ:グループ名(複数のリソースを1つにグループ化する機能)
名前:表示名
地域:デプロイするAzureのリージョン
仮想ネットワーク:Azure Route Serverを作成ネットワークを指定
サブネット:※事前に[RouteServerSubnet]の作成が必要
パブリックIPアドレス:※構成管理のためのバックエンドサービスとの接続に利用

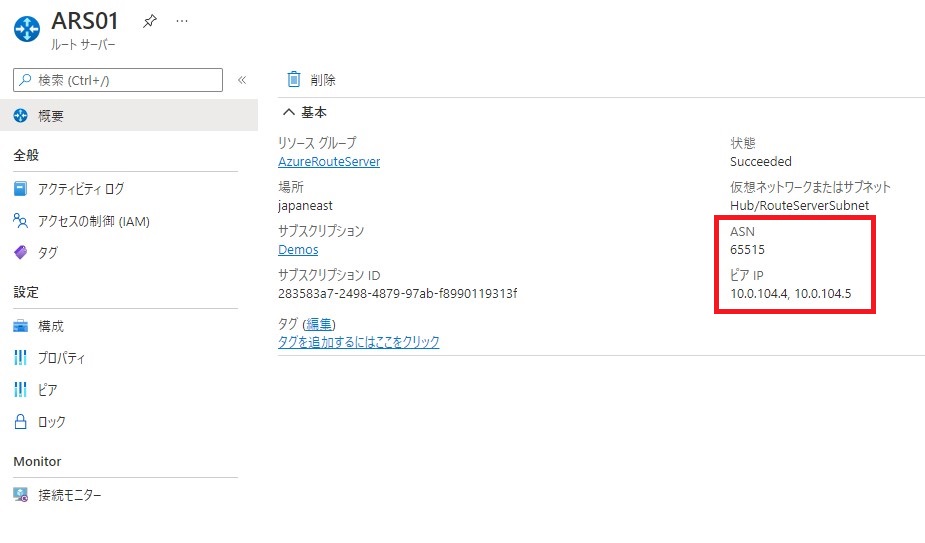

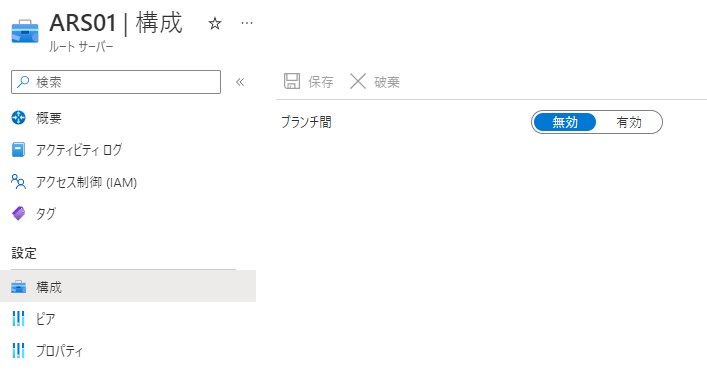

作成が完了すると、ARSのIPアドレスとASNが確認できます。

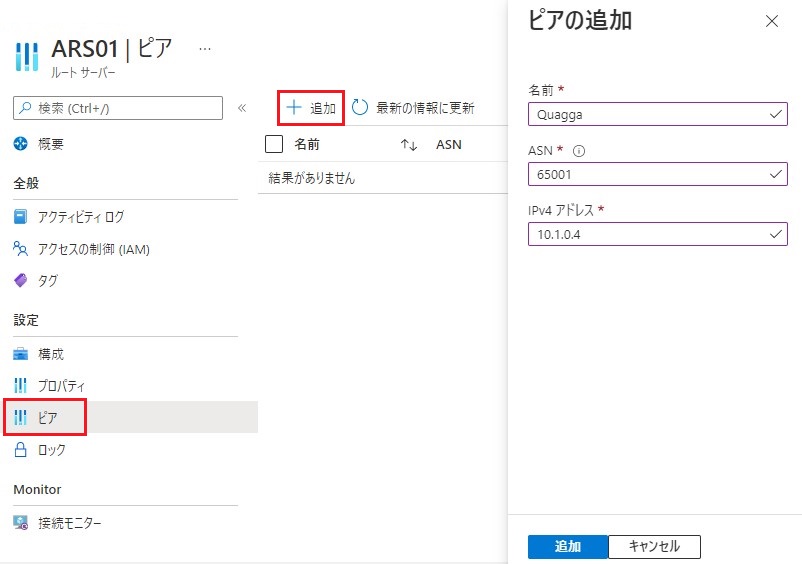

経路交換相手として、NVAを追加します。


確認してみましょう!

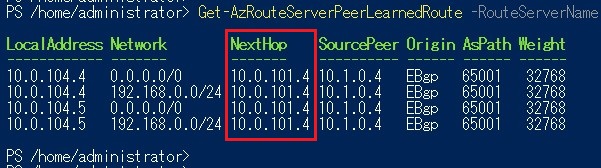

ARSにて経路を確認
NVAから学習した経路=[172.16.0.0/16][172.17.0.0/16][192.168.0.0/24]

Get-AzRouteServerPeerLearnedRoute -RouteServerName ARS01 -ResourceGroupName AzureRouteServer -PeerName Quagga | ft

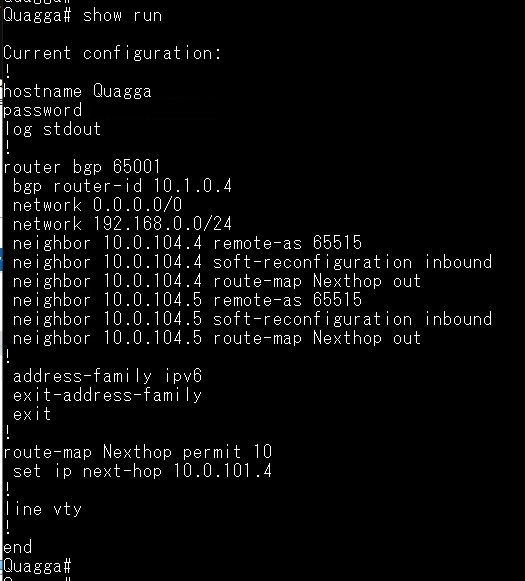

NVAにて経路を確認
ARSから学習した経路=[10.0.0.0/16]

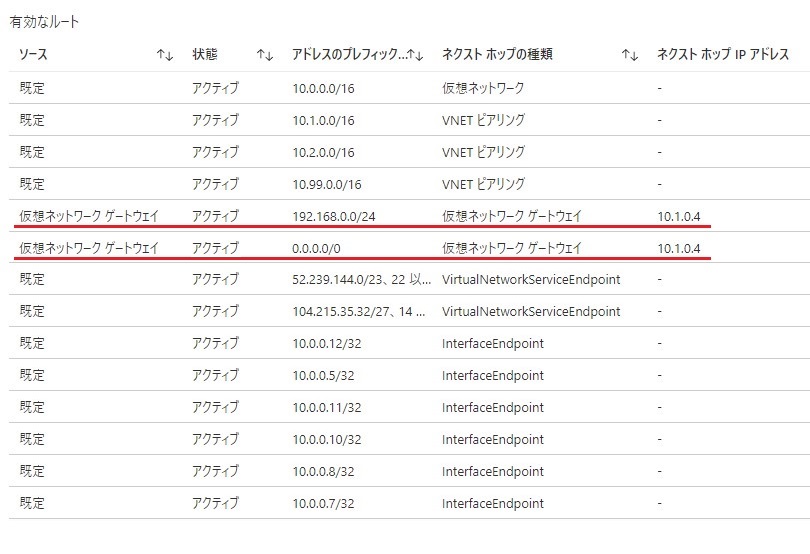

ARSと同じ仮想ネットワーク内のVMの経路を確認
ネクストホップにNVAのIPアドレス[10.1.0.4]が確認できる。
