AVDでPrivate Linkを試す!

AVD用のプライベートリンクが、や~~っと登場しました!これにより、セッションホストからAVD管理基盤向けの通信が楽に設定できると期待してましたが、そうではないようです。
詳しく見ていきましょう~

プライベートリンクを通せるのは、2種類の通信になります。
※どちらか一方を通す事も可能です。

①AVDクライアントから、AVD管理基盤向けの通信
※オンプレから接続する際は、プライベートDNSへの名前解決が必要です。
②セッションホストから、AVD管理基盤向けの通信

[global]:Clientが自分に割り当てられたワークスペースをDBから探す通信(RDWeb経由)
[feed]:Clientがワークスペース内のフィードをダウンロードする通信
[connect]:Client&SessionHostからRD Gateway/Brokerへの通信(RDP含む)

プライベートリンクを通せるのは、下記通信になります。
必要なURL [*.wvd.microsoft.com]
サービスタグ [WindowsVirtualDesktop]

その他の必要な通信はプライベートリンク以外から通す必要がありますので、完全に閉域化できるわけではありません。


全体の流れ

Step1:ホストプール用プライベートエンドポイントの作成
Step2:ワークスペース用プライベートエンドポイントの作成

※事前にAVD環境を作成しております。
Azure Virtual Desktop (AVD) を構築する!


Step1:ホストプール用プライベートエンドポイントの作成

[ホストプール]ー[ネットワーク]ー[プライベートエンドポイント接続]

サブスクリプション:Azureサービスの提供範囲
リソースグループ:グループ名(複数のリソースを1つにグループ化する機能)
名前:表示名
ネットワークインターフェイス名:表示名
地域:デプロイするAzureのリージョン

対象サブリソース:※選択肢には[connection]しか無い。

仮想ネットワーク:Private Linkを展開する仮想ネットワークを選択
サブネット:Private Linkを展開するサブネットを選択
プライベートIP構成:※動的割り当てを選択
アプリケーションセキュリティグループ:ASGを割り当てる

※静的の場合

プライベートDNSゾーンと統合する:※はいを選択

最後に確認

作成したプライベートエンドポイント

プライベートエンドポイントとの紐づけが確認できる

[ホストプール]ー[ネットワーク]ー[ファイアーウォールと仮想ネットワーク]

オフにすると、エンドユーザーから[feed][global]への接続がプライベートリンク経由となる
オフにすると、セッションホストから[connect]への接続がプライベートリンク経由となる


Step2:ワークスペース用プライベートエンドポイントの作成

[ワークスペース]ー[ネットワーク]ー[プライベートエンドポイント接続]

サブスクリプション:Azureサービスの提供範囲
リソースグループ:グループ名(複数のリソースを1つにグループ化する機能)
名前:表示名
ネットワークインターフェイス名:表示名
地域:デプロイするAzureのリージョン

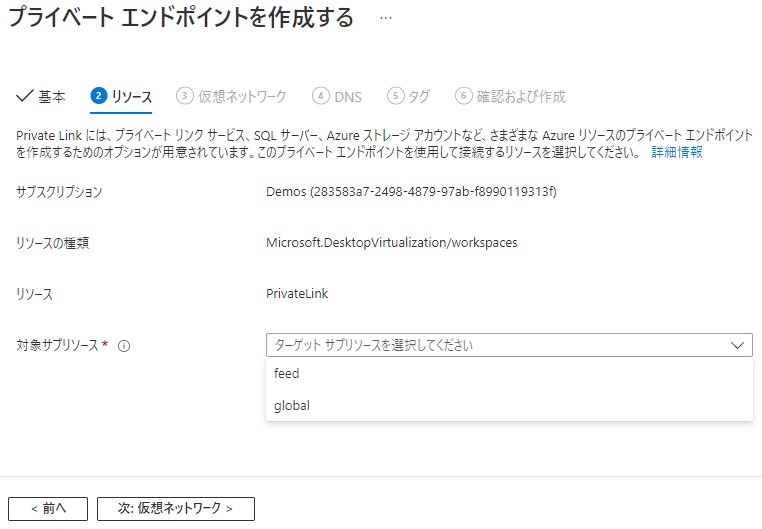

対象サブリソース:※ここでは[feed]を選択

仮想ネットワーク:Private Linkを展開する仮想ネットワークを選択
サブネット:Private Linkを展開するサブネットを選択
プライベートIP構成:※動的割り当てを選択
アプリケーションセキュリティグループ:ASGを割り当てる

※静的の場合

プライベートDNSゾーンと統合する:※はいを選択

※同じように[global]でも作成します。

※静的の場合

作成したプライベートエンドポイント

プライベートエンドポイントとの紐づけが確認できる

[ワークスペース]ー[ネットワーク]ー[ファイアーウォールと仮想ネットワーク]

オフにすると、エンドユーザーから[feed][global]への接続がプライベートリンク経由となる

プライベートDNS ※3つのプライベートエンドポインのゾーンが統合されている


確認してみましょう!

ワークスペースとホストプールの[ファイアーウォールと仮想ネットワーク]設定のオフ/オンの違いによるインターネット経由での接続結果を確認していきます。

結果から、プライベートリンク機能は、インターネット経由で利用するものでは無いですね。
プライベートネットワーク(社内)から接続した場合は、どの設定パターンでも接続できます。

[ワークスペース:オフ] [ホストプール:オフ/オフ]
※プライベートリンクが強制されているので、ワークスペースに接続できません。

[ワークスペース:オン] [ホストプール:オフ/オフ]
※ワークスペースに接続できましたが、セッションホストに接続できません。

[ワークスペース:オン] [ホストプール:オン/オフ] ※[オフ/オン]も同じ結果

[ワークスペース:オン] [ホストプール:オン/オン]
