Azure Image Builder でマスターイメージの自動作成を試す！

Azure Image Builder(AIB)とは、マスターイメージを作成するためのインストール作業を全自動化するサービスです。マスターイメージを作成/更新する際には、OSアップデートや各種アプリケーションのインストール作業が発生します。このような時間のかかるインストール作業を自動で行ってくれる便利なサービスです。※AIBは、Packerを利用しています。

【サポートOS】

Azure MarketplaceでサポートされているOS

【イメージ出力形式】

・共有イメージギャラリー
・マネージドイメージ
・VHD　※ストレージアカウントの指定は不可

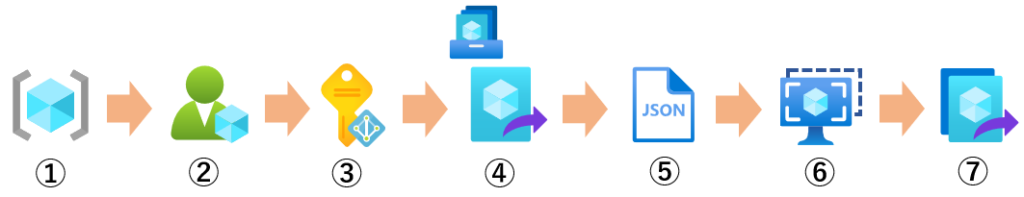

【Image Builder を設定するための流れ】

①②マネージドIDの適用先と権限を絞るために、リソースグループとカスタムロールを作成します。
③マネージドIDに対して、カスタムロールとリソースグループを割り当てます。
④出力先として指定するため、先にイメージ定義を作成しておきます。
⑤イメージテンプレートを作成するためのJSONを作成します。
ー作成に必要な権限(マネージドID)
ー出力先(共有イメージギャラリー)
ーインストールに必要なスクリプト
⑥イメージテンプレートから、イメージバージョンを作成します。
⑦イメージバージョンから仮想マシンを作成します。

※Azure FilesやANF上のファイルを実行したい場合、プライベートエンドポイントにて既存の仮想ネットワークと接続します。

※補足記事「マスターイメージ管理サービス！共有イメージギャラリーを試す！」

全体の流れ

Step１：リソースグループの作成 (Image Builder専用)
Step２：カスタムロールの作成
Step３：マネージドIDの作成
Step４：イメージ定義 (共有イメージギャラリー)
Step５：JSON (イメージテンプレート作成用)
Step６：イメージテンプレート

※イメージ出力先として「共有イメージギャラリー」を選択しております。

Step１：リソースグループの作成

サブスクリプション：Azureサービスの提供範囲
リソースグループ：表示名
リージョン：※AIBがサポートしているリージョンを選択

Step２：カスタムロールの作成

[サブスクリプション]ー[アクセス制御]ー[＋追加]ー[カスタムロールの追加]を選択

カスタムロール名：表示名
説明：コメントを記載
ベースラインのアクセス許可：
ロールを複製します＝既存ロールをベースにして作成
最初から始める＝ベース無しで作成
JSONから開始＝JSONファイルをアップロードして作成

※「アクセス許可」は変更なし

Step１で作成したリソースグループを選択

“actions”項目に下記を追加します。
“Microsoft.Compute/galleries/read”,
“Microsoft.Compute/galleries/images/read”,
“Microsoft.Compute/galleries/images/versions/read”,
“Microsoft.Compute/galleries/images/versions/write”,
“Microsoft.Compute/images/read”,
“Microsoft.Compute/images/write”,
“Microsoft.Compute/images/delete”

最後に確認

Step３：マネージドIDの作成

[検索：managedid]ー[マネージドID]を選択

サブスクリプション：Azureサービスの提供範囲
リソースグループ：※Step１で作成したものを選択
リージョン：※AIBがサポートしているリージョンを選択
Name：表示名

作成したマネージドIDを選択ー[Azureロールの割り当て]ー[ロールの割り当ての追加]を選択

スコープ：※リソースグループを選択
サブスクリプション：
リソースグループ：※Step１で作成したリソースグループを選択
役割：※Step２で作成したカスタムロールを選択

マネージドIDに対して、適用先と権限の付与が完了しました。

マネージドIDの適用が確認できます。

Step４：イメージ定義 (共有イメージギャラリー)

※「共有イメージギャラリー」と「イメージ定義」を作成します。

【共有イメージギャラリー】の作成

サブスクリプション：Azureサービスの提供範囲
リソースグループ：※Step１で作成したものを選択
名前：表示名
リージョン：デプロイするAzureのリージョン
説明：メモ

【イメージ定義】の作成

サブスクリプション：Azureサービスの提供範囲
リソースグループ：※Step１で作成したものを選択
地域：デプロイするAzureのリージョン
ターゲットShared Image Gallery：※本イメージ定義が保存される場所
イメージの定義名：表示名
オペーレーティングシステム：※ソースイメージの選択に影響
VMの生成：※ソースイメージの選択に影響
オペーレーティングシステムの状態：※”一般化”を選択

発行元：※会社名/組織名など
オファー：※Windows10_Enterprise_multi-session_Version2004 など
SKU：※利用用途など

※「バージョン」「発行のオプション」はスルー

Step５：JSON (イメージテンプレート作成用)

Docs記載のテンプレートを利用しております。
※指定のOS展開→FSLogix→OS最適化→Teams→Windows Updateを実行します。

※Cloud Shellにて実施。赤字は適宜書き換えて下さい。
PS /home/taushiga> vi AIB_ImageTemplate.json　※下記をペースト

{
    "$schema": "http://schema.management.azure.com/schemas/2015-01-01/deploymentTemplate.json#",
    "contentVersion": "1.0.0.0",
    "parameters": {
      "imageTemplateName": {
        "type": "string"
        },
        "api-version": {
          "type": "string"
        },
        "svclocation": {
            "type": "string"
        }
    },

    "variables": {
    },

    "resources": [
      {
        "name": "[parameters('imageTemplateName')]",
        "type": "Microsoft.VirtualMachineImages/imageTemplates",
        "apiVersion": "[parameters('api-version')]",
        "location": "[parameters('svclocation')]",
        "dependsOn": [],
            "identity": {
                "type": "UserAssigned",
                        "userAssignedIdentities": {
                        "<マネージドIDのリソースIDをペースト>": {}
                    }
                    },

        "properties": {
            "buildTimeoutInMinutes" : 120,

            "vmProfile":
                    {
                    "vmSize": "Standard_B2ms",
                    "osDiskSizeGB": 127
                    },

            "source": {
                "type": "PlatformImage",
                    "publisher": "MicrosoftWindowsDesktop",
                    "offer": "windows-10",
                    "sku": "21h1-evd",
                    "version": "latest"
            },

            "customize": [
                    {
                        "type": "PowerShell",
                        "name": "installFsLogix",
                        "runElevated": true,
                        "runAsSystem": true,
                        "scriptUri": "https://raw.githubusercontent.com/danielsollondon/azvmimagebuilder/master/solutions/14_Building_Images_WVD/0_installConfFsLogix.ps1"
                    },
                    {
                        "type": "PowerShell",
                        "name": "OptimizeOS",
                        "runElevated": true,
                        "runAsSystem": true,
                        "scriptUri": "https://raw.githubusercontent.com/danielsollondon/azvmimagebuilder/master/solutions/14_Building_Images_WVD/1_Optimize_OS_for_WVD.ps1"
                    },
                    {
                        "type": "WindowsRestart",
                        "restartCheckCommand": "write-host 'restarting post Optimizations'",
                        "restartTimeout": "5m"
                    },
                    {
                        "type": "PowerShell",
                        "name": "Install Teams",
                        "runElevated": true,
                        "runAsSystem": true,
                        "scriptUri": "https://raw.githubusercontent.com/danielsollondon/azvmimagebuilder/master/solutions/14_Building_Images_WVD/2_installTeams.ps1"
                    },
                    {
                        "type": "WindowsRestart",
                        "restartCheckCommand": "write-host 'restarting post Teams Install'",
                        "restartTimeout": "5m"
                    },

                    {
                        "type": "WindowsUpdate",
                        "searchCriteria": "IsInstalled=0",
                        "filters": [
                            "exclude:$_.Title -like '*Preview*'",
                            "include:$true"
                                    ],
                        "updateLimit": 40
                    }

            ],
            "distribute":
            [
                {
                    "type": "SharedImage",
                    "galleryImageId": "<イメージ定義のリソースIDをペースト>/versions/1.0.0",
                    "runOutputName": "sigOutput",
                    "replicationRegions": [
                      "japaneast",
                      "japanwest"
                    ],
                    "storageAccountType": "Standard_LRS",
                    "excludeFromLatest": true
                }
            ]
            }
        }
    ]
}

PS /home/taushiga> New-AzResourceGroupDeployment -ResourceGroupName “ImageBuilder“ -TemplateFile AIB_ImageTemplate.json -api-version “2020-02-14” -imageTemplateName “AVD_ImageTemplate01” -svclocation “westus2“
※イメージテンプレートを作成

イメージテンプレートの作成が確認できます。
