セッションホストをAVD分析情報に自動的に登録する方法

今回は、Azure Virtual Desktop (AVD) の環境を構築した後、安定運用のために真っ先に設定しておきたい「AVD分析情報 (Insights)」についてです。接続状況やリソースの稼働率を可視化してくれる強力なツールですが、いざ運用を始めてみると、手間のかかる事に気がつきます。そうです、セッションホストを新規作成した場合、都度、Azure Monitor Agent(AMA)のインストール、データ収集ルール(DCR)への関連付けが必要となる事です。
これをイメージ更新をする度に行うのは、負荷が高く、設定漏れの原因にもなります。

「セッションホストをデプロイした瞬間から、自動的に監視が始まってほしい」

そんな皆様の要望に応えるべく、本記事ではAzure Policyを活用して、セッションホストを AVD分析情報へ自動的に登録・構成する方法について詳しく解説します。

さっそく、構成を見てみましょう！

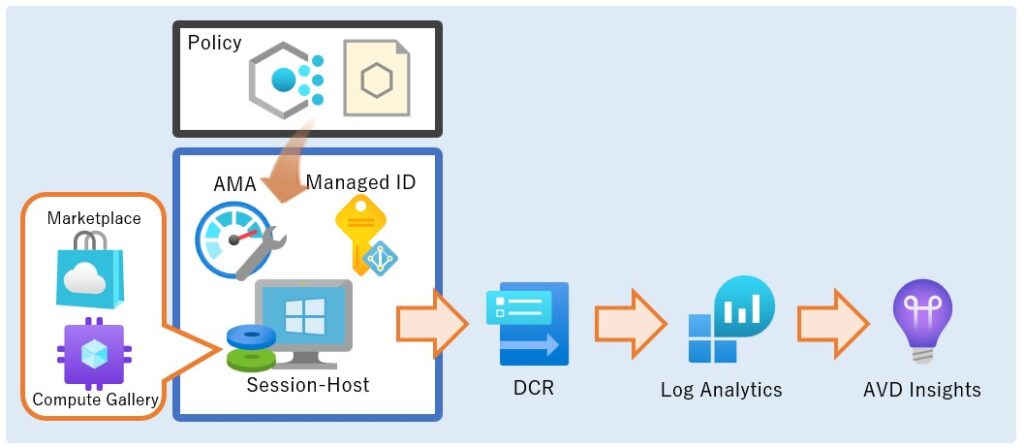

仕組みは簡単、AzurePolicyを利用して、セッションホストが作成されると自動的に下記を実行します。

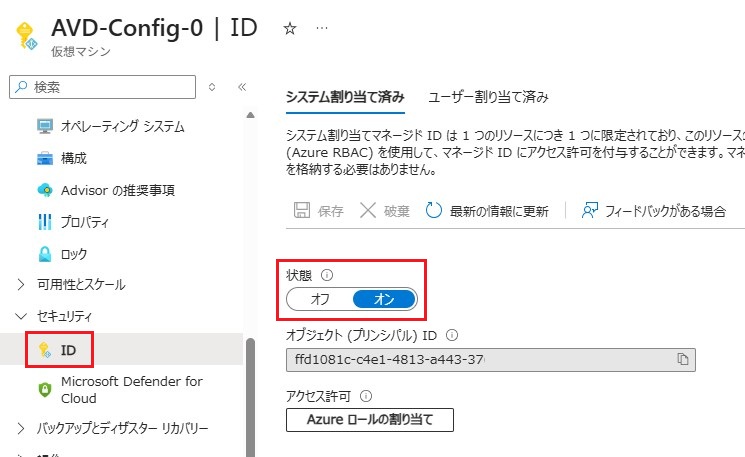

①セッションホストのシステム割り当てマネージドIDを有効化

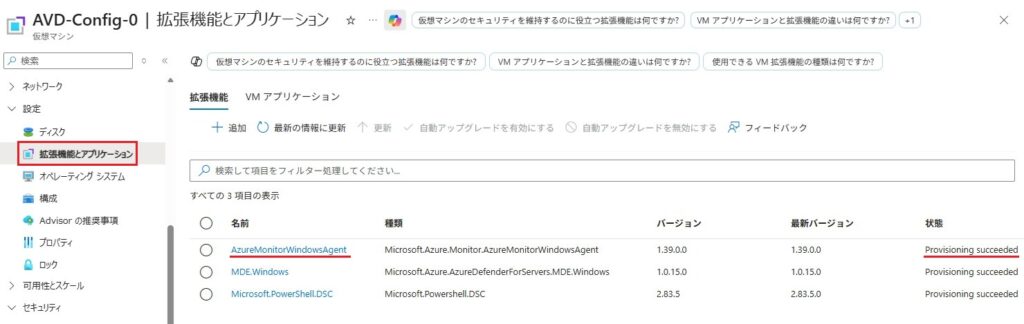

②セッションホストにAzure Monitor Agentをインストール

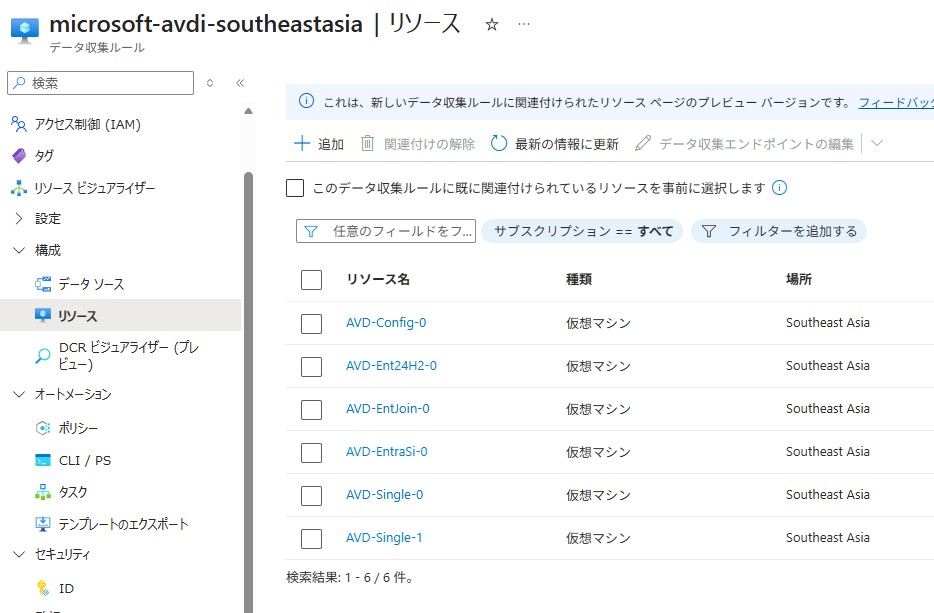

③セッションホストとデータ収集ルールを紐づける

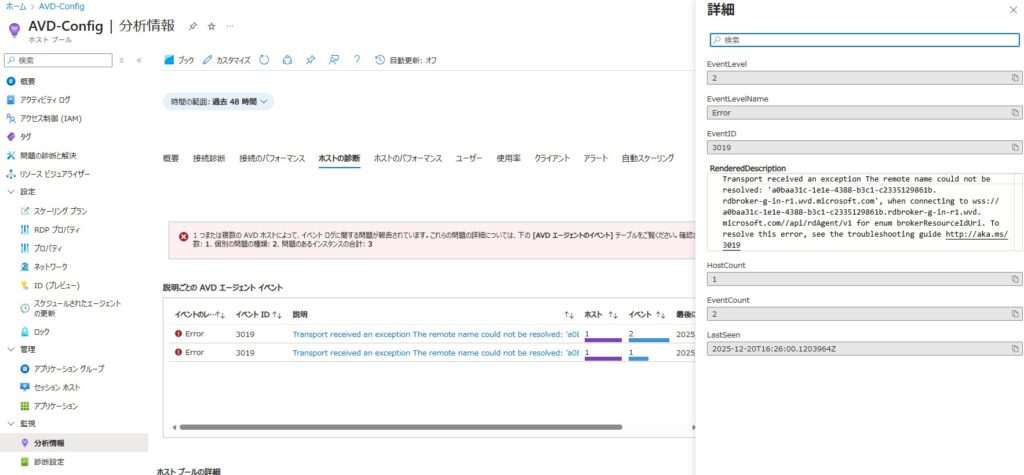

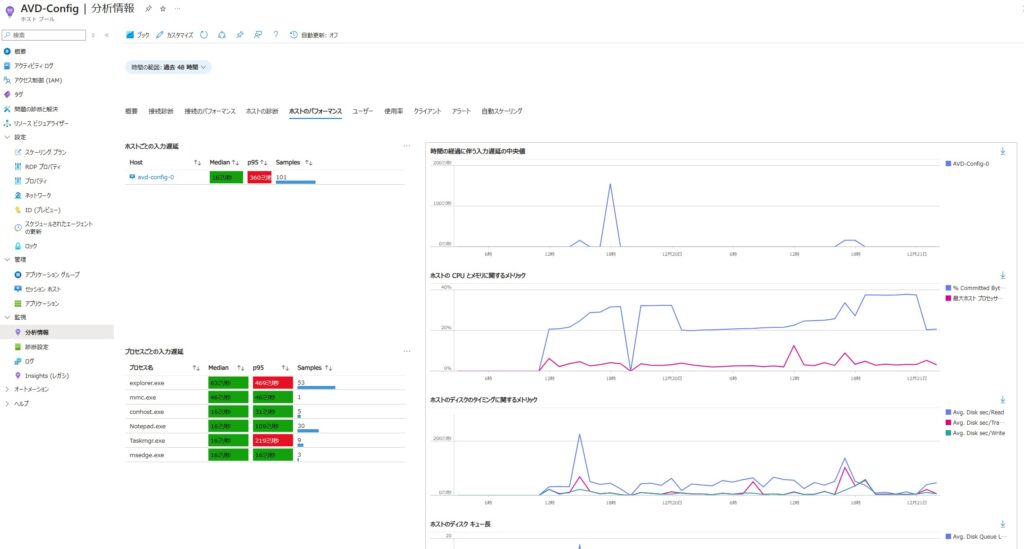

その後は、Log Analyticsにデータが保存され、AVD分析情報に表示される流れです。

AVD特有の設定として、
① ACGから展開したVMに[Azure Monitor Agent]をインストールできる事
② ACGから展開したVMと[データ収集ルール]を紐づけができる事
③ 収集したログデータを[AVD分析情報]に表示できる事
※ACG＝Azure Compute Gallery

全体の流れ

Step１：Log Analytics ワークスペース＆データ収集ルールの作成
Step２：Azureポリシーイニシアティブ定義の作成
Step３：Azureポリシーイニシアティブ定義の割り当て

Step１：Log Analytics ワークスペース＆データ収集ルールの作成

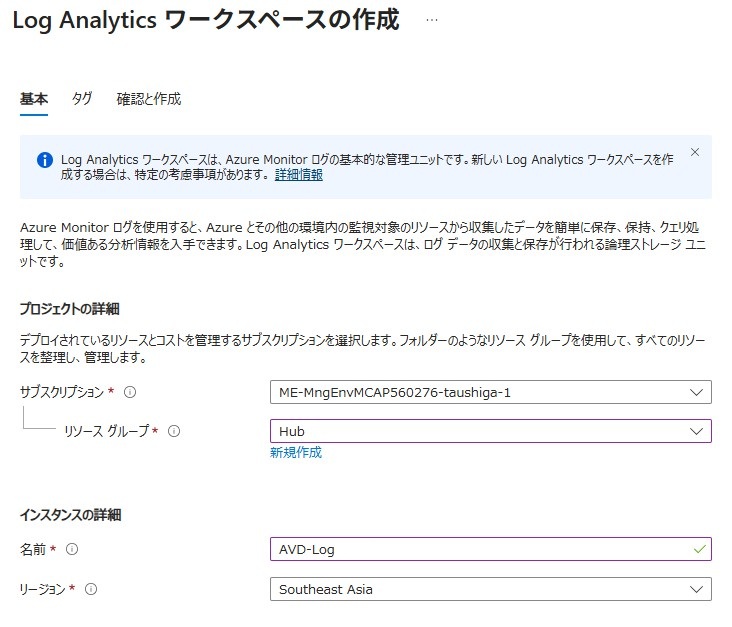

先ずは、AVD分析情報のログ保管場所となるワークスペースを作成

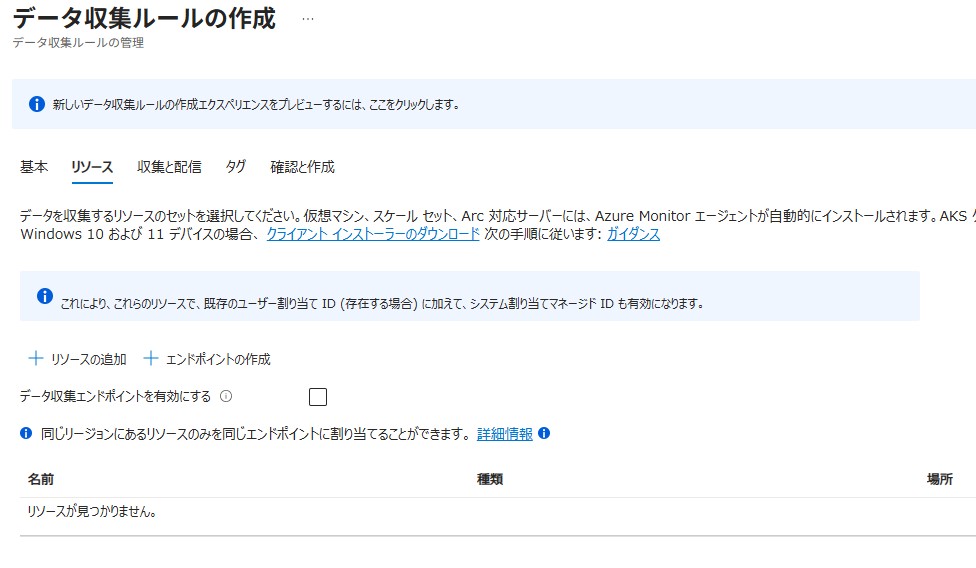

ここからは、データ収集ルールの作成

【手動作成の場合】

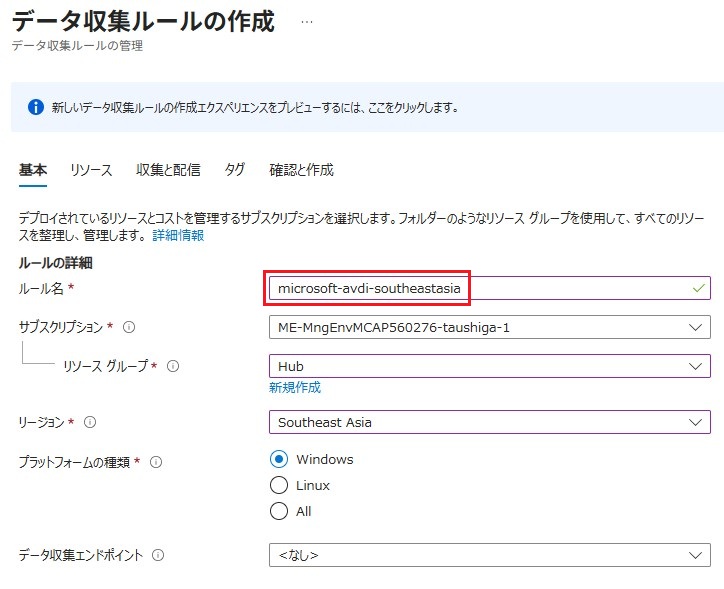

ルール名：※AVD分析情報画面に表示させるための命名規則 microsoft-avdi-<region>

何も設定しなくてOK

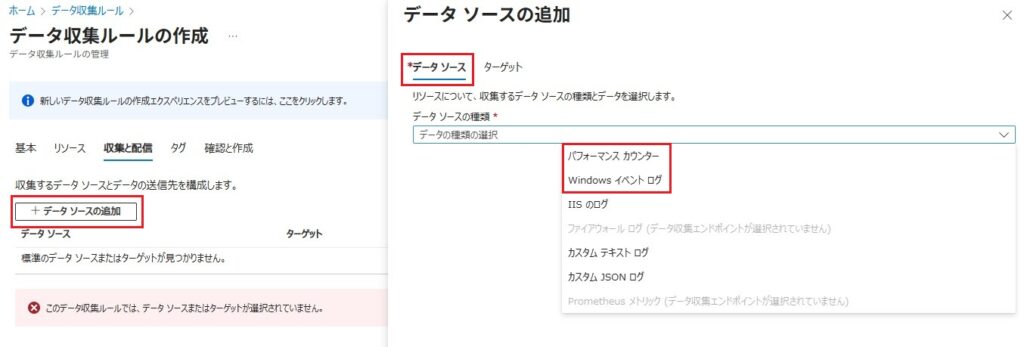

[データソースの追加]ー[データソース]ー[パフォーマンスカウンター][イベントログ]を追加

AVD分析情報ワークブックに必要な設定

[パフォーマンスカウンター]　※カスタムにて設定
\Processor Information(_Total)\% Processor Time　30秒
\Memory\% Committed Bytes In Use　30秒
\Memory\Pages/sec　30秒
\Memory\Page Faults/sec　30秒
\LogicalDisk(C:)\Avg. Disk Queue Length　30秒
\LogicalDisk(C:)\Current Disk Queue Length　30秒
\Memory\Available Mbytes　30秒
\PhysicalDisk(*)\Avg. Disk Queue Length　30秒
\PhysicalDisk(*)\Avg. Disk sec/Read　30秒
\PhysicalDisk(*)\Avg. Disk sec/Transfer　30秒
\User Input Delay per Process(*)\Max Input Delay　30秒
\User Input Delay per Session(*)\Max Input Delay　30秒
\LogicalDisk(C:)\% Free Space　60秒
\LogicalDisk(C:)\Avg. Disk sec/Transfer 60秒

[Windows イベントログ]　※カスタムにて設定
Microsoft-Windows-TerminalServices-RemoteConnectionManager/Admin!*[System[(Level=2 or Level=3 or Level=4 or Level=0)]]

Microsoft-Windows-TerminalServices-LocalSessionManager/Operational!*[System[(Level=2 or Level=3 or Level=4 or Level=0)]]

System!*

Microsoft-FSLogix-Apps/Operational!*[System[(Level=2 or Level=3 or Level=4 or Level=0)]]

Application!*[System[(Level=2 or Level=3)]]

Microsoft-FSLogix-Apps/Admin!*[System[(Level=2 or Level=3 or Level=4 or Level=0)]]

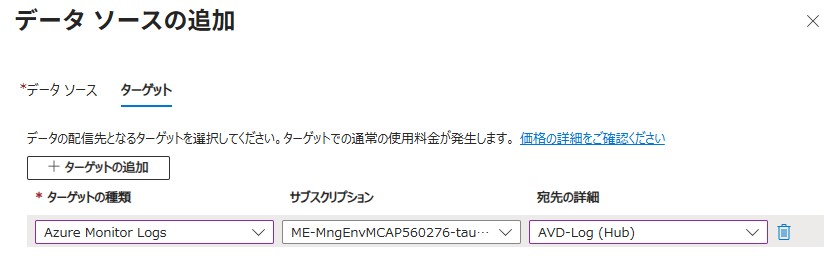

各データソースに対して、ターゲットとなる[Loganalytics]を紐づける

作成完了！

【データソースの追加が面倒な場合】

先にセッションホストを作成する必要があります。

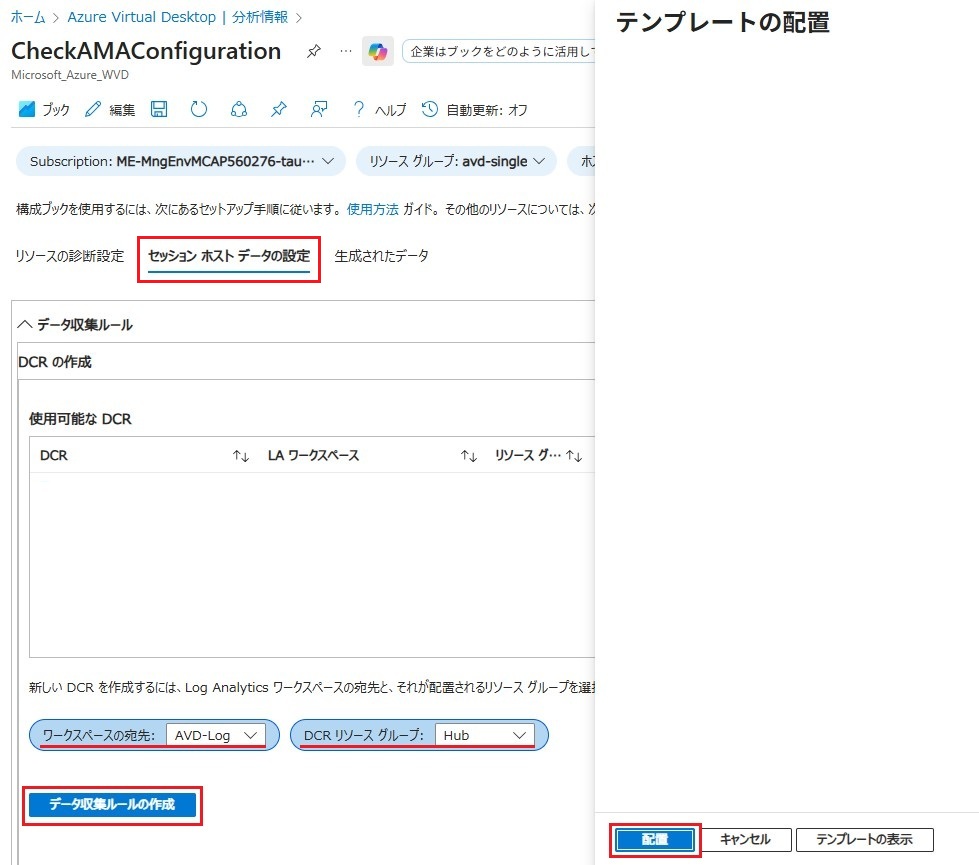

[Azure Virtual Desktop]ー[分析情報]ー[構成ブック]　※診断設定が設定済みの場合

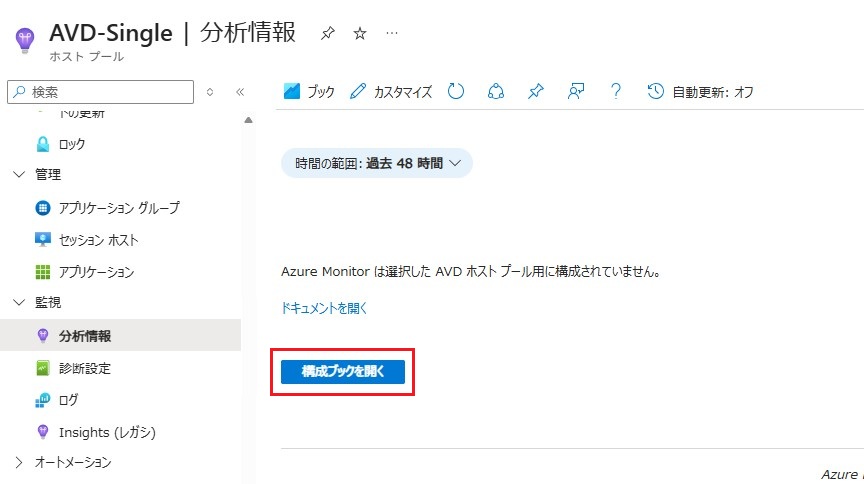

[Azure Virtual Desktop]ー[分析情報]ー[構成ブックを開く]　※診断設定が未設定の場合

この画面でデータ収集ルールを作成します。

ワークスペース：先ほど作成したワークスペースを選択
DCRリソースグループ：今から、作成するDCRが属するリソースグループを選択

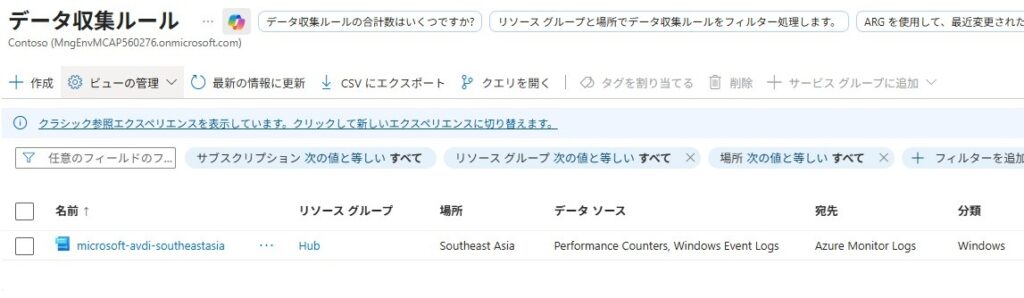

データ収集ルールが作成されているのが確認できます。
※AVD分析情報画面に表示させるための命名規則 microsoft-avdi-<region>

Step２：Azureポリシーイニシアティブ定義の作成

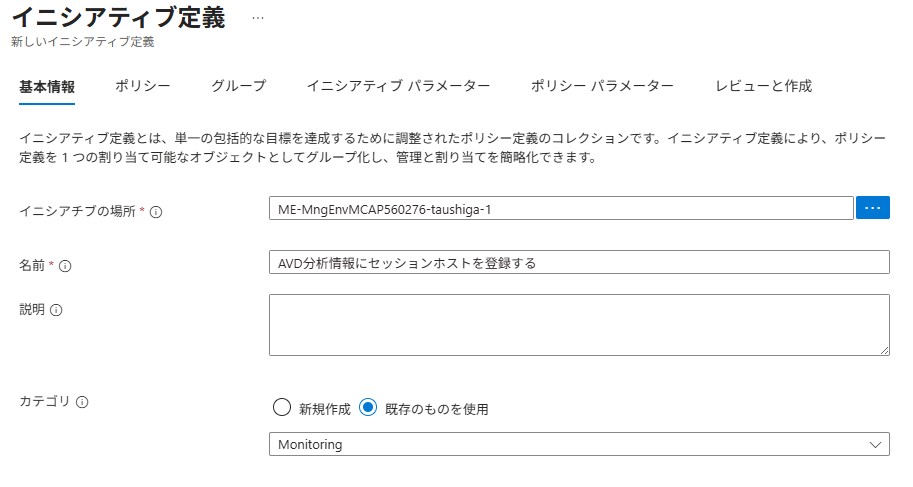

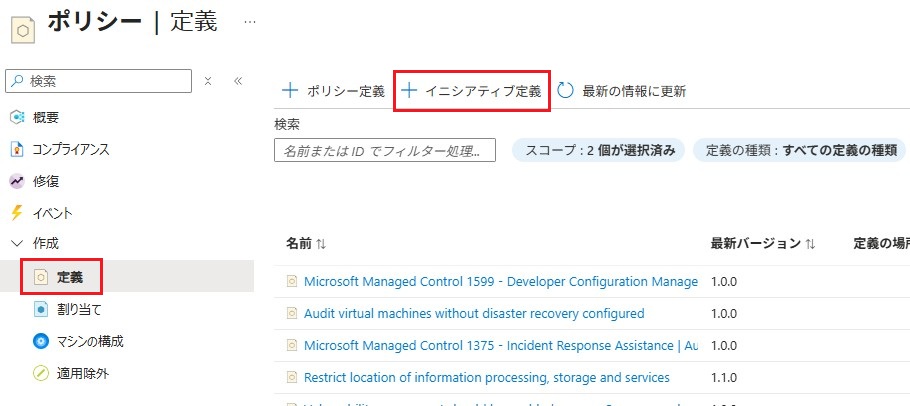

[ポリシー]ー[定義]ー[イニシアティブの定義]を選択

名前：※なんでもよい。AVD分析情報にセッションホストを登録する
カテゴリ：※なんでもよい

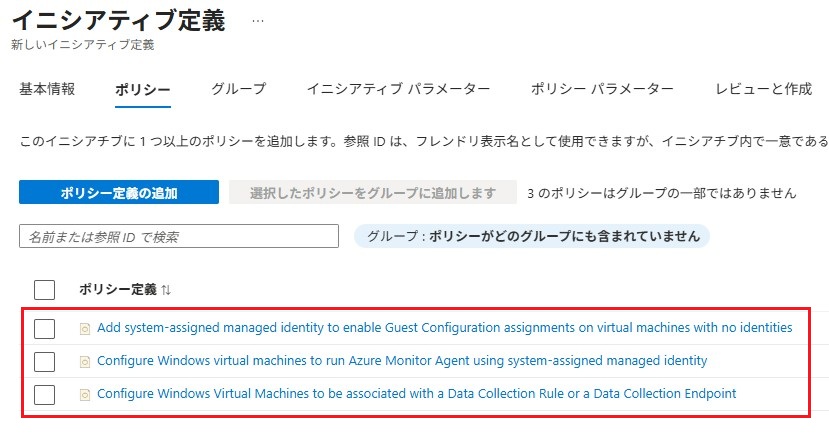

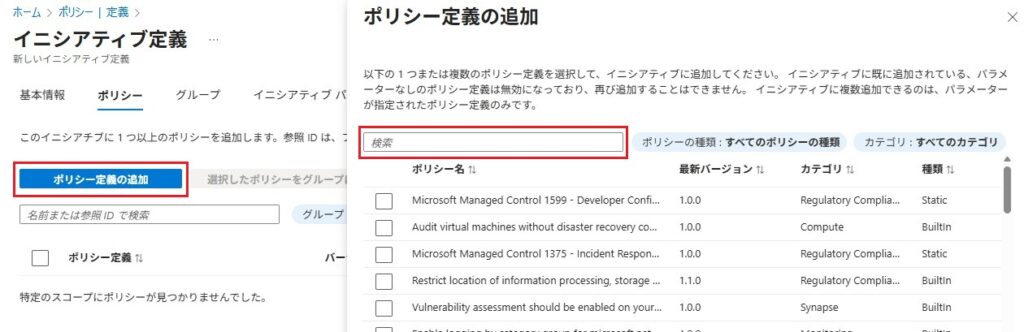

[ポリシー定義の追加]ー[検索]　※下記3つのポリシーを追加

[Add system-assigned managed identity to enable Guest Configuration assignments on virtual machines with no identities]　※システム割り当てマネージドIDを有効化

[Configure Windows virtual machines to run Azure Monitor Agent using system-assigned managed identity]　※AMAをインストールする

[Configure Windows Virtual Machines to be associated with a Data Collection Rule or a Data Collection Endpoint]　※VMをDCRに登録する

※システム割り当てマネージドIDはホストプールにて有効化する事が可能

※[グループ]はスルー

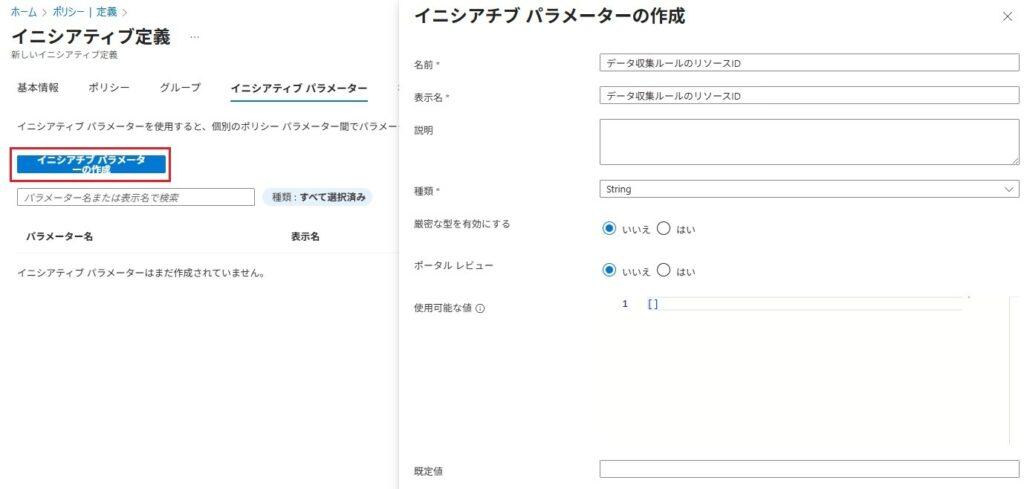

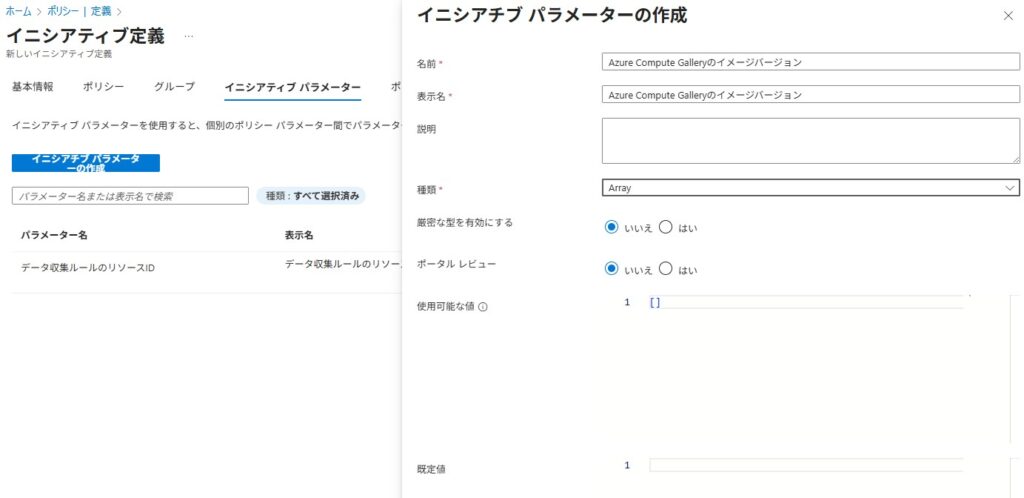

[イニシアティブパラメータの作成]を選択　※画像通りの設定でOK
名前：データ収集ルールのリソースID　種類：String

名前：Azure Compute Galleryのイメージバージョン　種類：Array

入力またはレビューが必要なパラメーターのみを表示する：チェックを外す

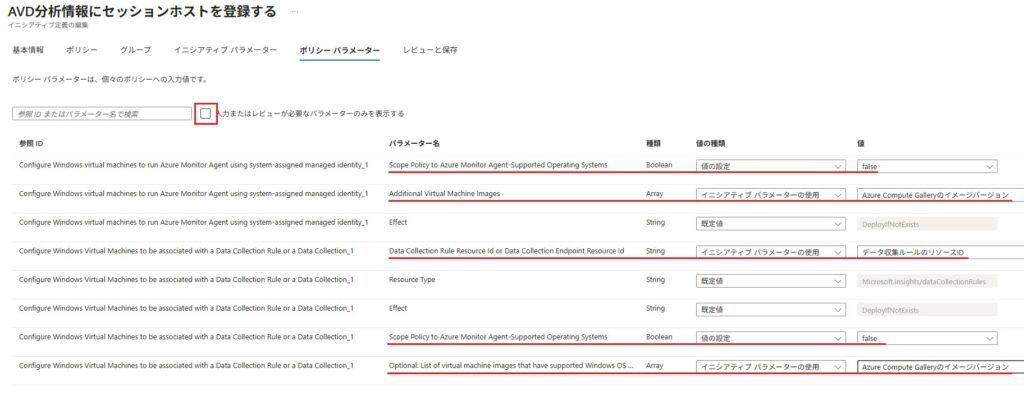

画像通りに変更する。
・Scope Policy to Azure Monitor Agent-Supported Operating Systems：[false]にする事で、カスタムイメージに対してもAzure Monitor Agentをインストールする事ができる。
・Additional Virtrual Machine Images：Compute Galleryのイメージを指定する際に必要
・Data Collection Rule Resource Id：データ収集ルールと紐づけるのに必要
・Scope Policy to Azure Monitor Agent-Supported Operating Systems：[false]
・Optional:List of virtual machine：Compute Galleryのイメージを指定する際に必要

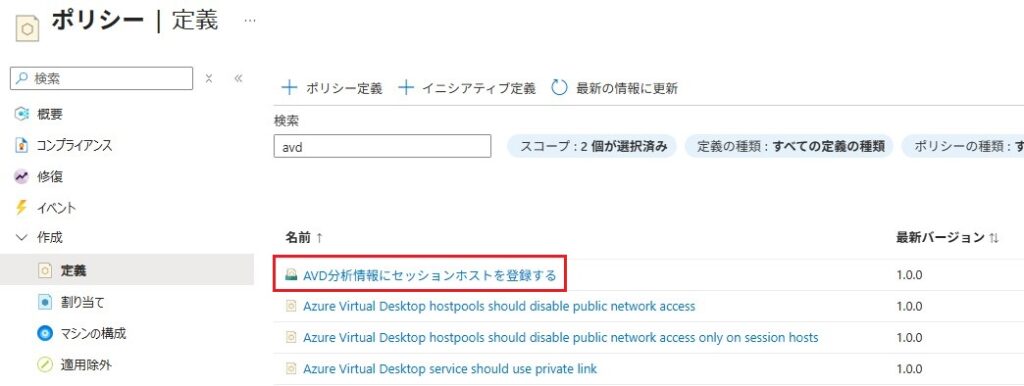

作成した[イニシアティブ定義]が確認できます。

Step３：Azureポリシーイニシアティブ定義の割り当て

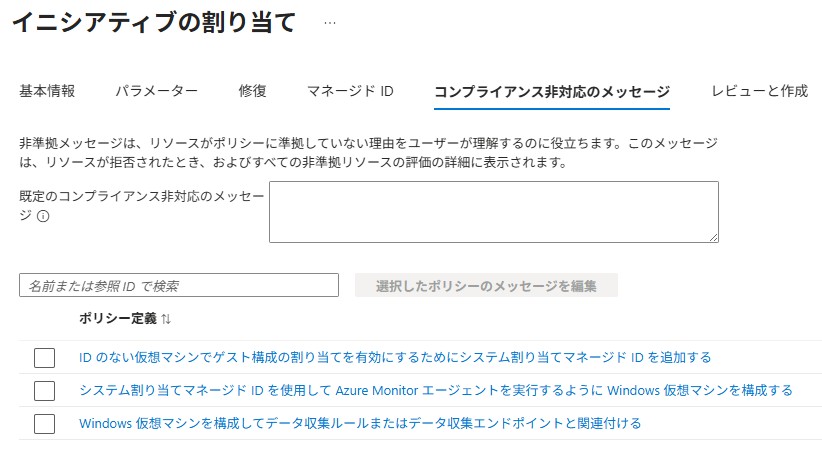

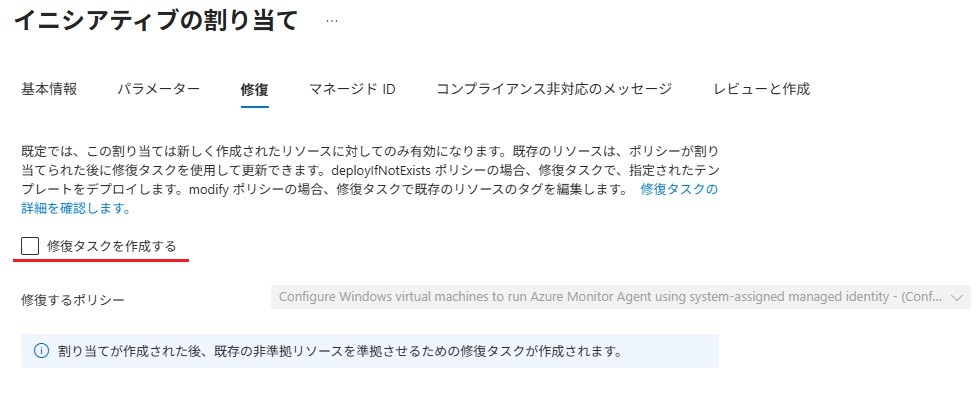

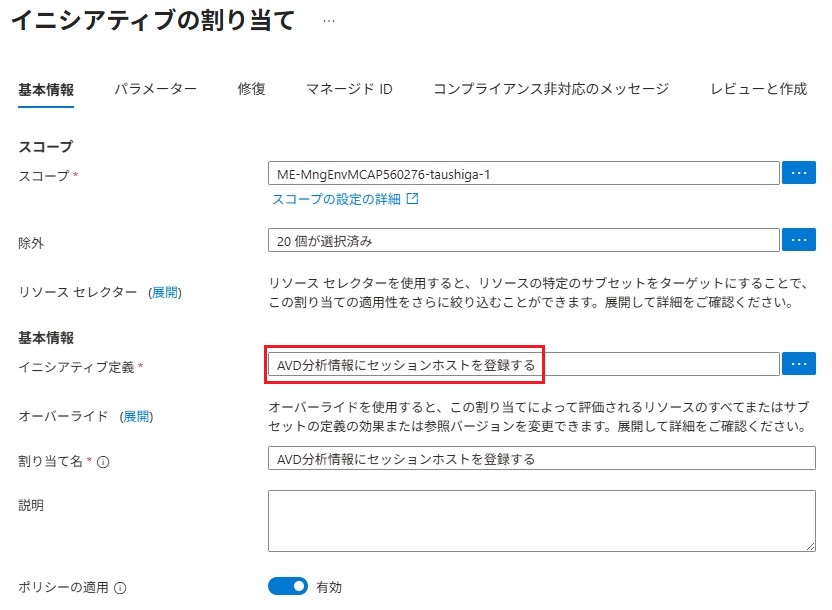

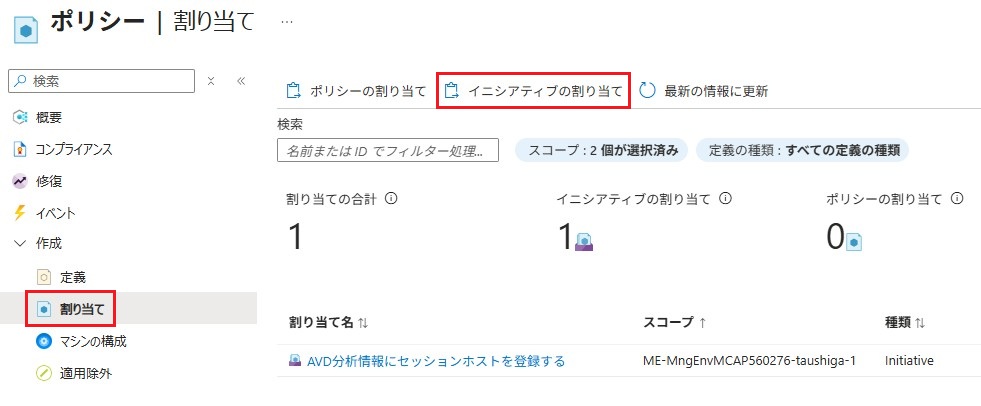

[ポリシー]ー[割り当て]ー[イニシアティブの割り当て]を選択

スコープ：サブスクリプションを選択
除外：AVD以外のリソースグループ選択
イニシアティブ定義：※Step2で作成したイニシアティブ定義を選択
割り当て名：Compute Galleryを利用する場合、イメージバージョン単位で作成する事になる

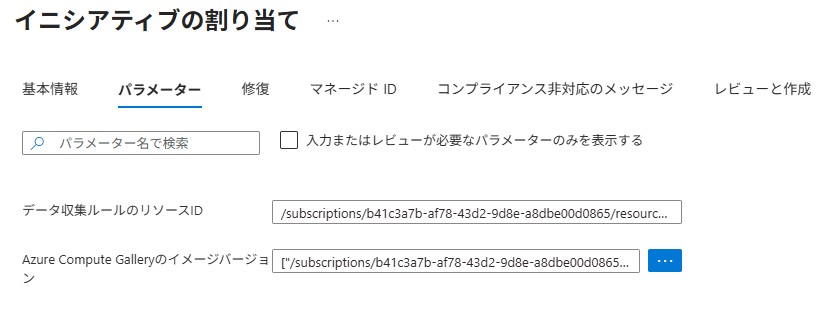

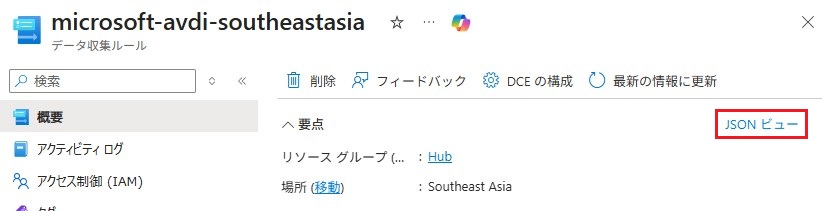

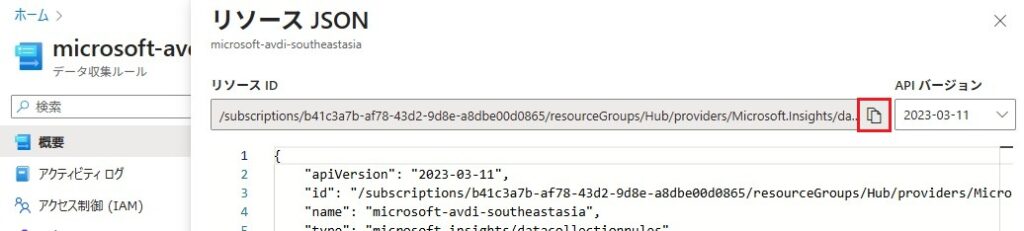

データ収集ルールのリソースID：※Step1で作成したデータ収集ルールのリソースID
Azure Compute Galleryのイメージバージョン：イメージバージョンのリソースID
[“/subscriptions/xx/resourceGroups/xx/providers/Microsoft.Compute/galleries/ACG/images/Win11-25H2/versions/*”]　※末尾はアスタリスクにする事
