Azure Virtual WAN 対応! Citrix SD-WANを試す!

いいね!!

Citrix SD-WANとは、WAN回線を経由する通信の制御に特化した、Citrix製のアプライアンス製品です。ゼロタッチデプロイメント(ZTD)に対応しているので、現地での設定作業が不要です。また、[Azure Virtual WAN]に対応した数少ない製品です。
※2018/09頃に[NetScaler SD-WAN]から[Citrix SD-WAN]へと、名称が変更されました。

【主な機能】

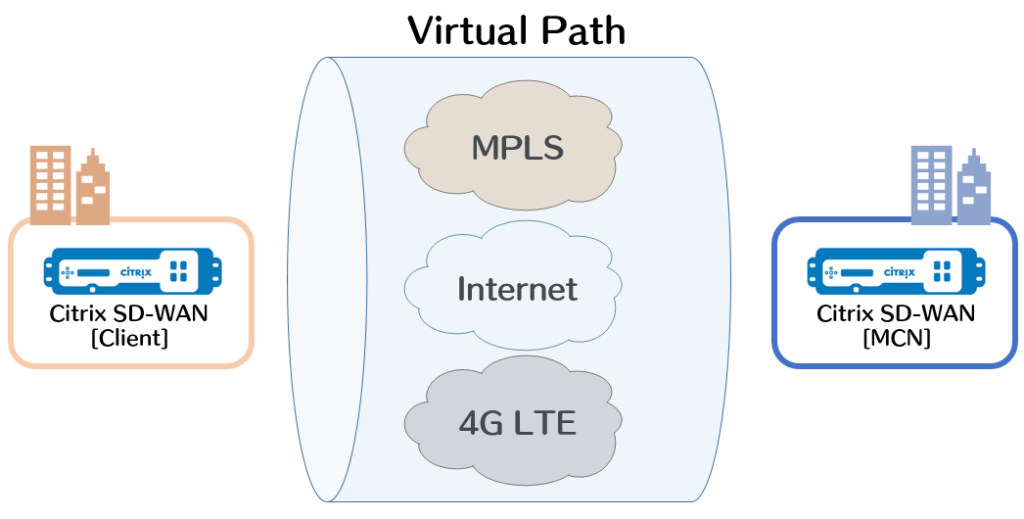

・複数の回線を1本の論理的な回線として扱う事が可能。
・回線を束ねる事で広帯域な回線として利用可能
・回線のフェイルオーバーが可能
・アプリケーションに応じて回線を選択できる。
・圧縮やキャッシュを利用する事で回線の利用率を下げる事が可能
・各アプリケーションのパフォーマンスを可視化
・MCN(Master Control Node)から、Clientの設定を一元管理可能
※MCNからVirtual Pathを通して、Clientに設定情報が送信される。

【機能別モデル】

・Standard Editor:複数のWAN回線の統合、マルチホーミング、暗号化(IPsec)、Firewall
・WANOP Edition:WAN高速化(圧縮、キャッシュ)、回線モニター
・Enterprise Edition:すべての機能を備える
※Azure Marketplaceでは[Standard Edition]のみが提供されている。

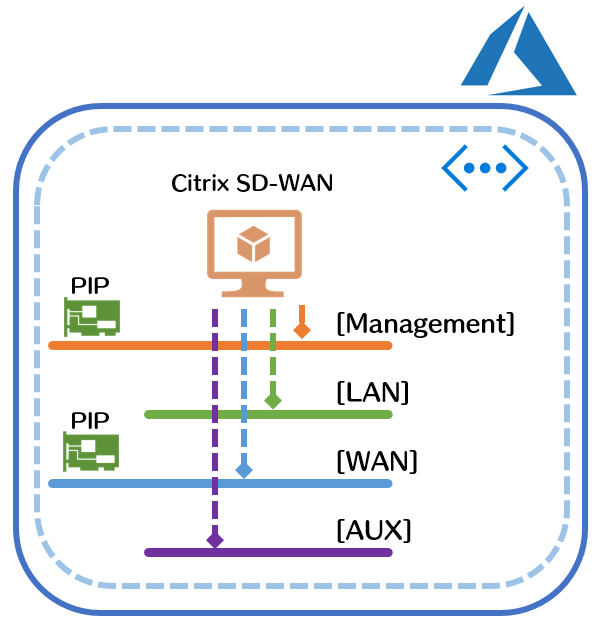

【Azure 仮想アプライアンスの構成】

Managementサブネット:Citrix SD-WANへのログインは、このセグメントから行う。
LANサブネット:サーバー郡を配置するセグメント
WANサブネット:WAN回線を接続するセグメント
AUXサブネット:用途不明
※4つのサブネット構成は必須である。

Management(PIP):外部からCitrix SD-WANへログインする際に利用
WAN(PIP):他のCitrix SD-WANとVirtual Path(仮想トンネル)接続をする際に利用

【気になる点】
・決められた4種類のサイズから選択可能だが、ライセンスによるキャップがかけらているので、選択の意味が無い。
・現時点では「200Mbps」までのライセンスしかなく、MCNの用途でしか使いみちが無い。
・16拠点までなら「D3v2(VPX)」、16拠点以上なら「F8(VPXL)」がベスト
・SD-WANでは、コア数により、ソフトウェアが別モノ(VPX,VPXL)となっており、後からのサイズ変更に対応し辛い。


それでは、やってみよう!!

Citrix SD-WANは、Azure Virtual WANに対応した数少ない製品なのですが、先ずは基本的なCitrix SD-WAN同士のVirtual Path(仮想トンネル)接続を試してみたいと思います!

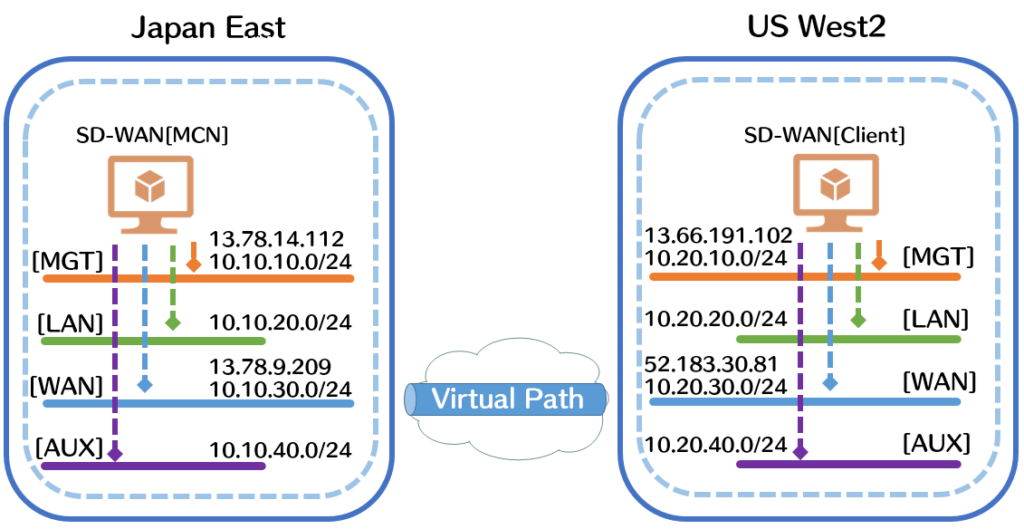

今回、目指す構成はコレ!!

※今回、物理アプライアンスの準備ができなかったので、Azure上の仮想アプライアンス同士での接続を試したいと思います。


全体の流れ

Step1:Citrix SD-WANの作成
Step2:Citrix SD-WANのデバイス設定
Step3:MCN~Client間のVirtual Path接続設定
Step4:MCNへの設定情報の反映とバージョンアップ
Step5:Clientへの設定情報の反映とバージョンアップ
Step6:Virtual Pathの暗号化(IPsec)


Step1:Citrix SD-WANの作成

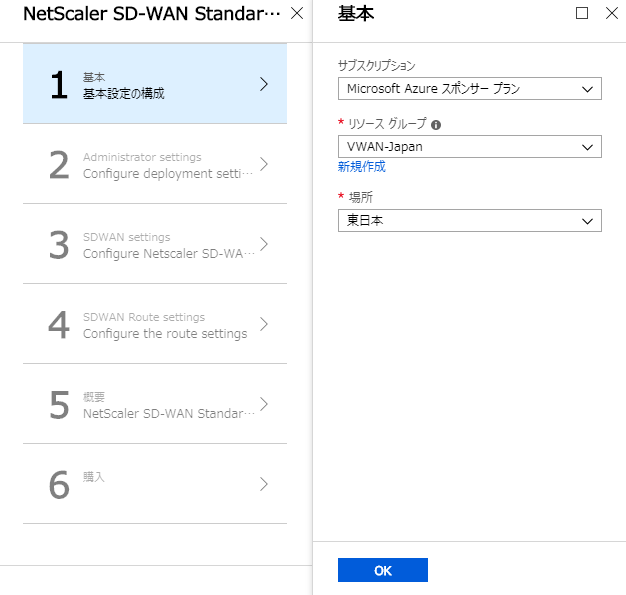

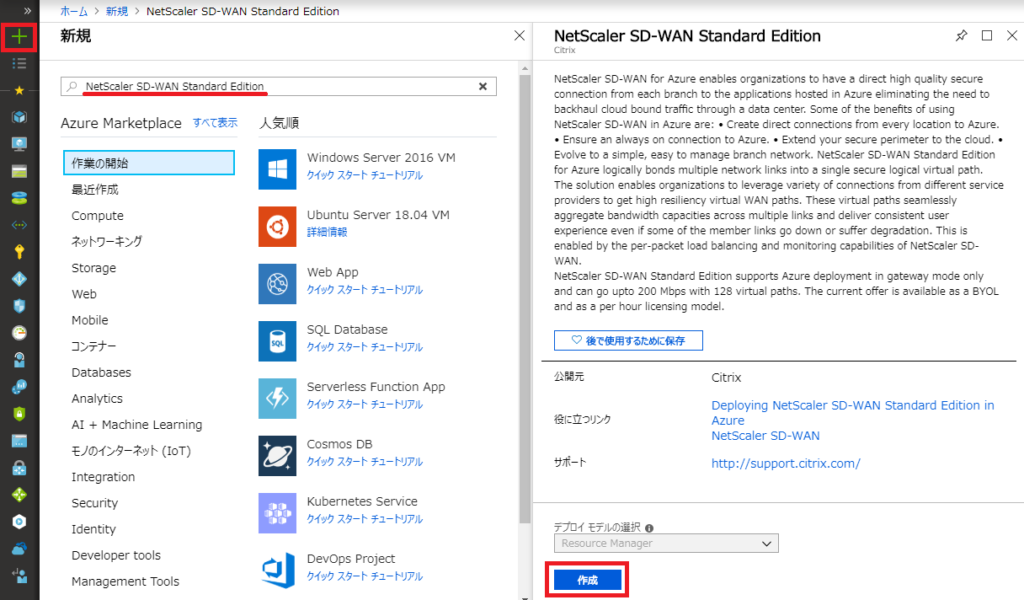

[+新規]ー[検索:NetScaler SD-WAN]

サブスクリプション:Azureサービスの提供範囲
リソースグループ:グループ名(複数のリソースを1つにグループ化する機能)
場所:デプロイするAzureのリージョン

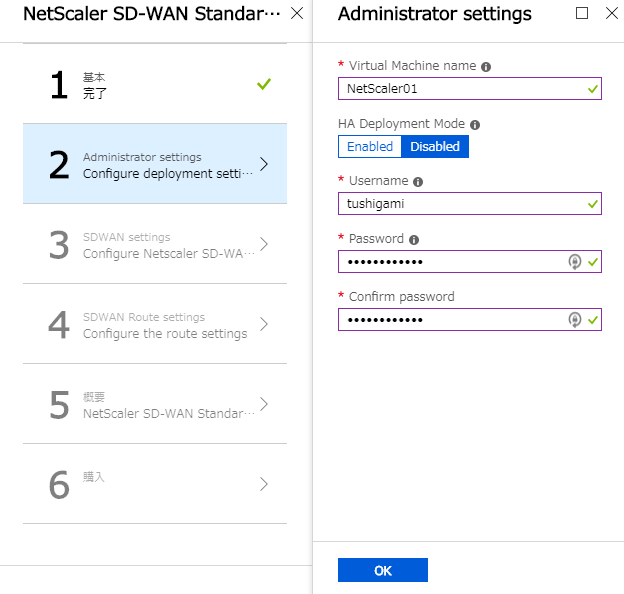

Virtual Machine name:表示名
HA Deployment Mode:冗長構成
Username:※一般ユーザーアカウントが作成される。
password:
Confirm password:

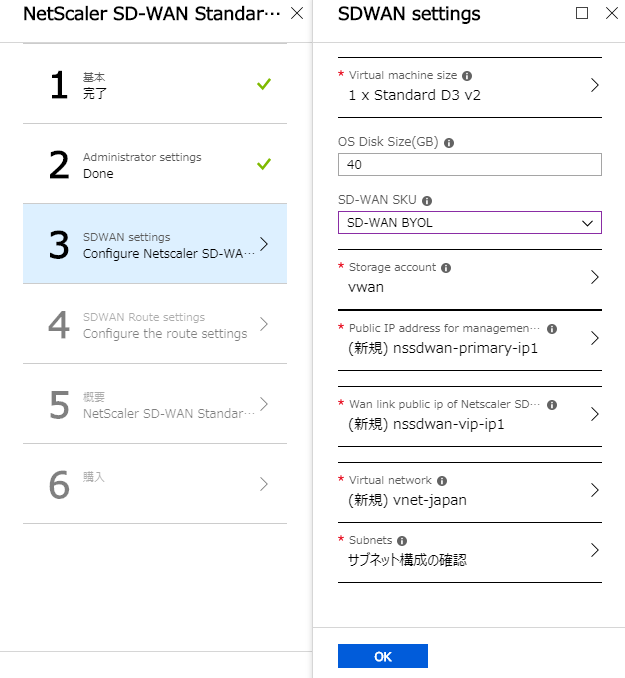

Virtual Machine Size:
ーD3v2(VPX):Throughput=100Mbps , Virtual Path=16 ※実測140Mbps(Max) 200M Lic
ーD4v2(VPXL):Throughput=200Mbps , Virtual Path=16  ※実測187Mbps(Max)
ーF8(VPXL):Throughput=200Mbps , Virtual Path=128  ※実測187Mbps(Max)
ーF16(VPXL):Throughput=200Mbps , Virtual Path=128  ※実測188Mbps(Max)
OS Disk Size:※デフォルトでOK
SD-WAN SKU:[SD-WAN BYOL / SD-WAN 100Mbps / SD-WAN 200Mbps]
※BYOL以外は、サブスクリプション課金
Storage Account:VHDとブート診断ログ用
Public IP Address for Management:※Management用グローバルIP
Wan Link Public IP of Netscaler SD-WAN:※WAN接続用グローバルIP
Virtual Network:Citrix SD-WANをデプロイする仮想ネットワークを選択
Subnets:サブネット(Management / LAN / WAN / AUX)を設定

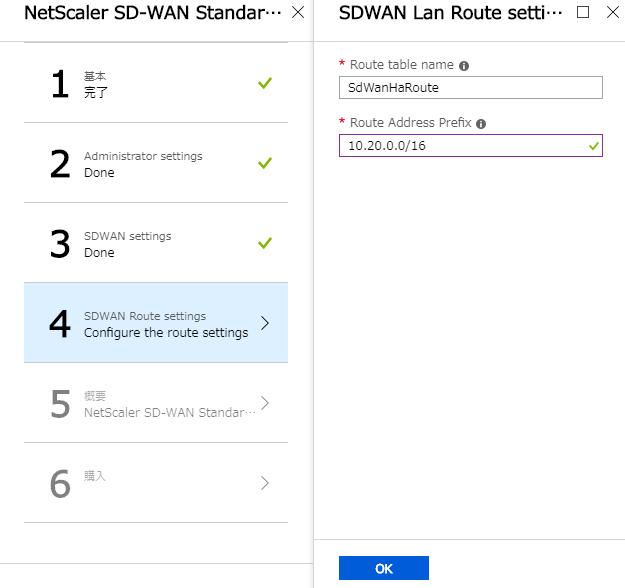

Route Table Name:UDR名
Route Address Prefix:接続先のローカルIPセグメントを指定

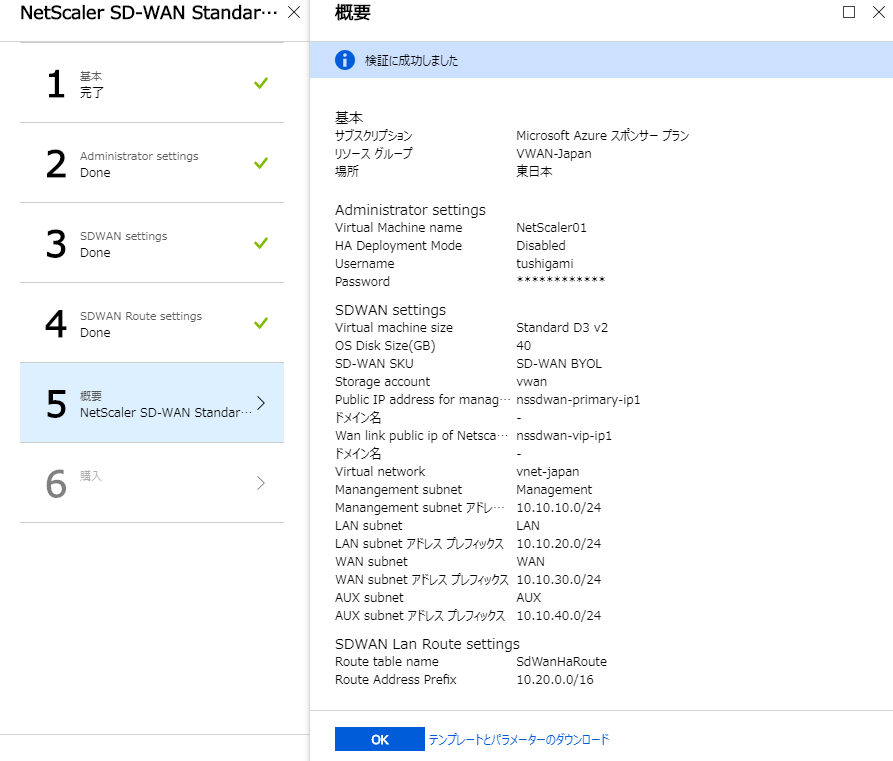

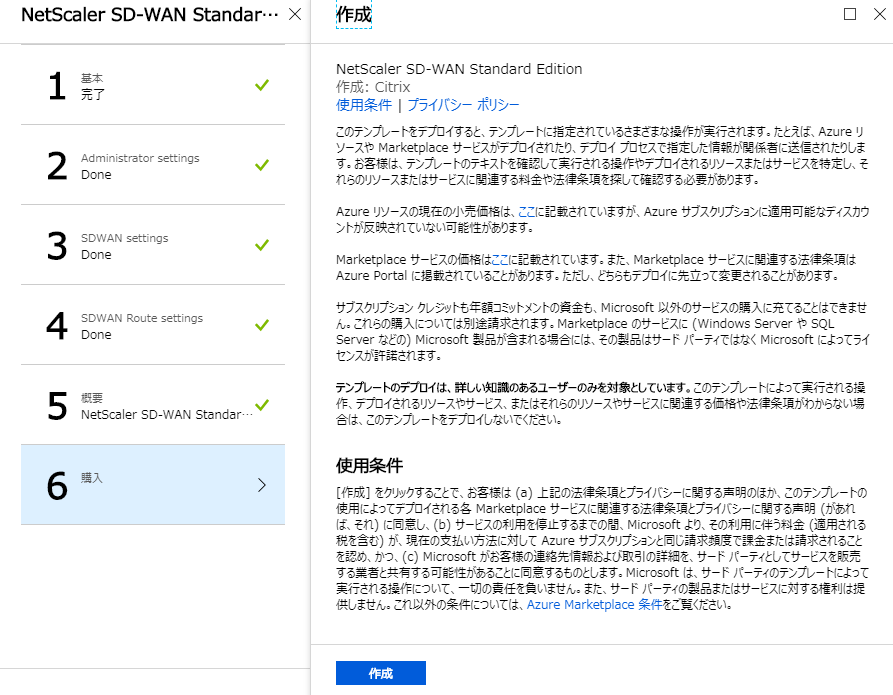

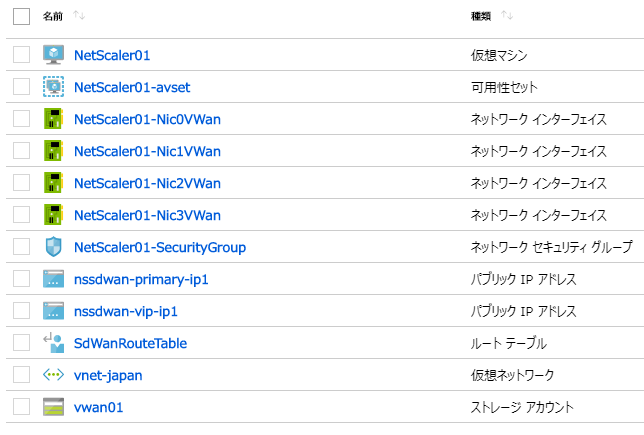

完了すると、下記のようなオブジェクトが作成される。

Nic0:Management側サブネット
Nic1:LAN側サブネット
Nic2:WAN側サブネット
Nic3:AUX側サブネット
primary-ip1:Management用グローバルIP
vip-ip1:WAN用グローバルIP
SdWanRouteTable:LAN側サブネットに設置し、Citrix SD-WANに向ける。

※同様に、Client用のCitrix SD-WANを作成


Step2:Citrix SD-WANのデバイス設定

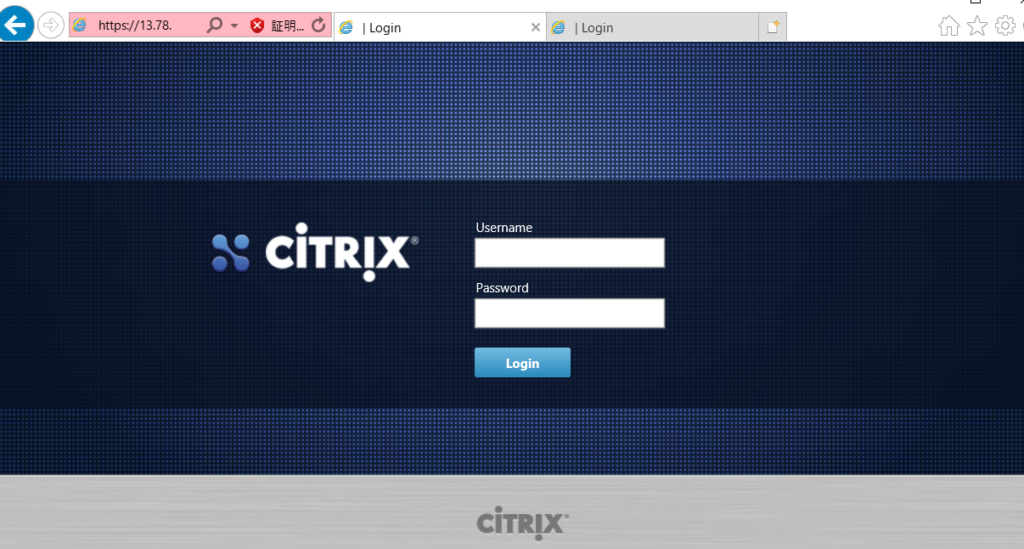

ブラウザにて、MCNとなる[Management用グローバルIP]にアクセス
※管理者アカウント Username:admin / Password:password

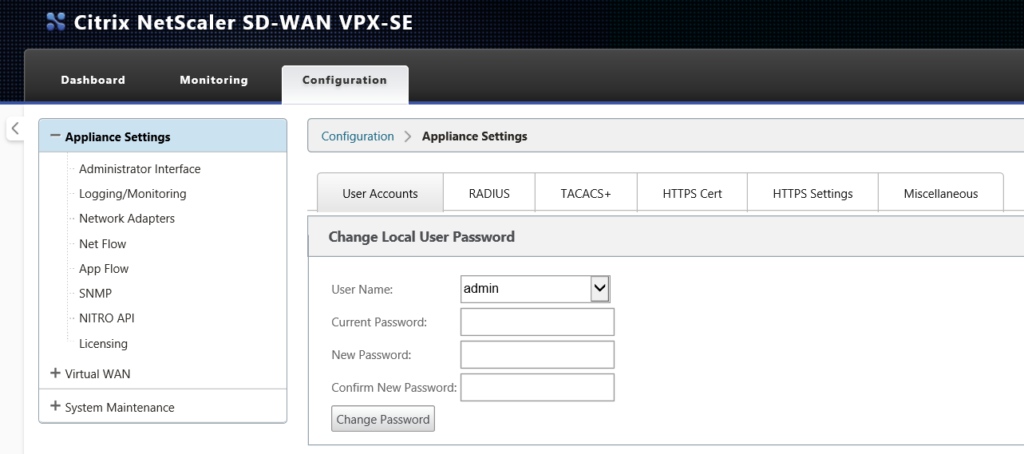

[Configuration]ー[Appliance Settings]ー[User Accounts]
※先ずは、管理者のパスワードを変更

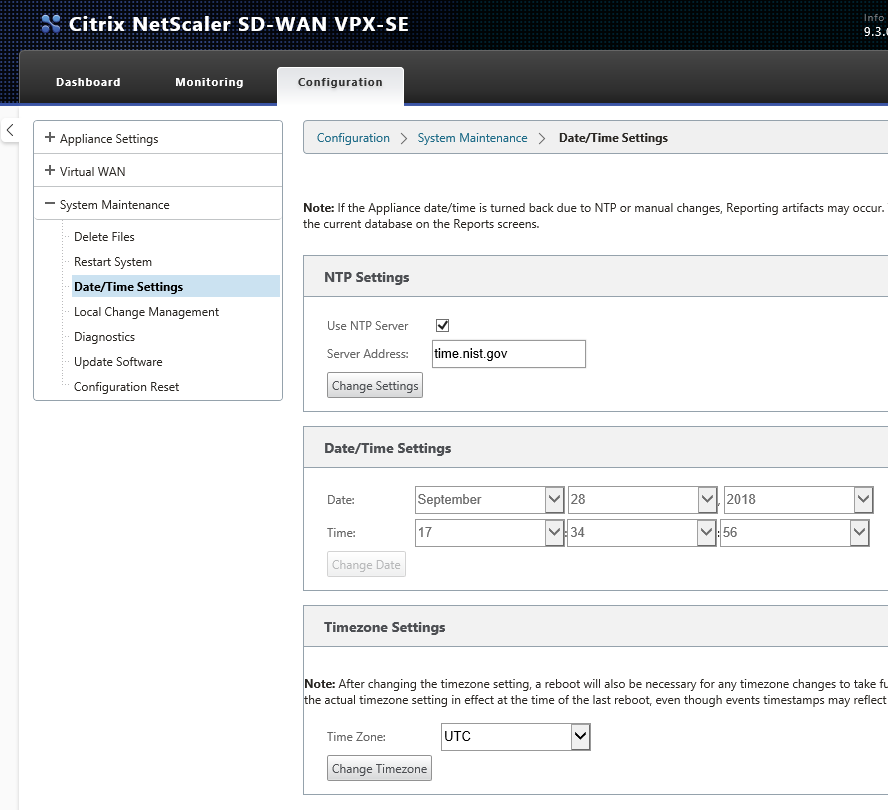

[Configuration]ー[System Maintenance]ー[Date/Time Settings]
※デプロイしたリージョンの時刻に合わせる

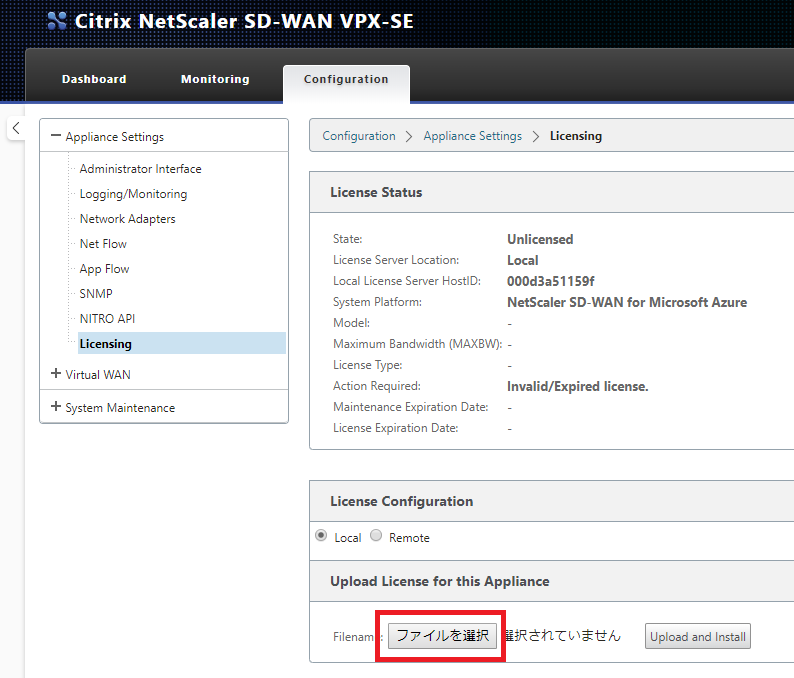

[Configuration]ー[Appliance Settings]ー[Licensing]
※ライセンスファイルの適用

※同様の設定を、Client機器にも実施。

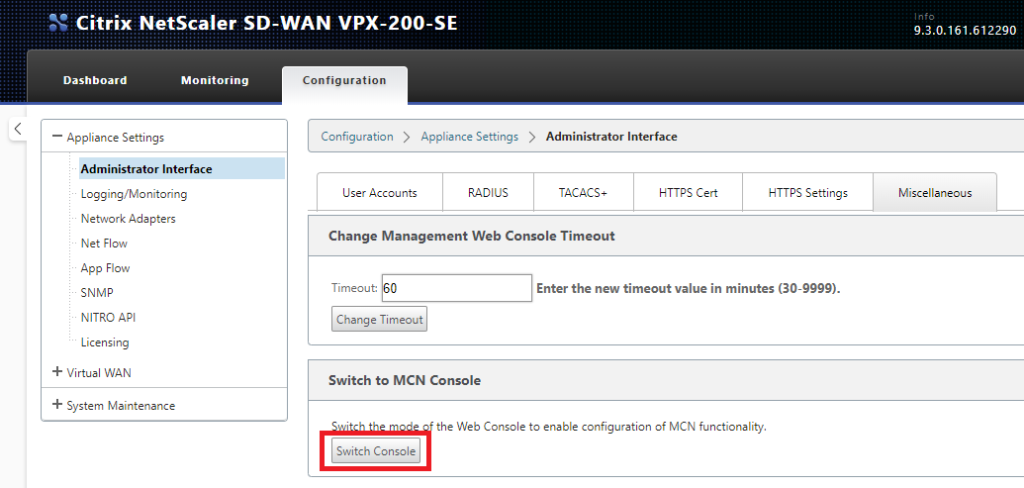

[Configuration]ー[Appliance Settings]ー[Miscellaneous]
※MCNとなるCitrix SD-WANのみ役割を[MCN]に切り替える。


Step3:MCN~Client間のVirtual Path接続設定

MCN~Client間でVirtual Path接続を行うには、4つの設定が必要
①[Site]の作成
②[Interface Group]の作成
③[Virtual IP Addresses]の作成
④[WAN Links]の作成
※設定は、MCNとなるCitrix SD-WANからのみ実施可能。Client用の設定もMCNから行う。
※Citrix SD-WANは、設定を行っても即時反映されません。

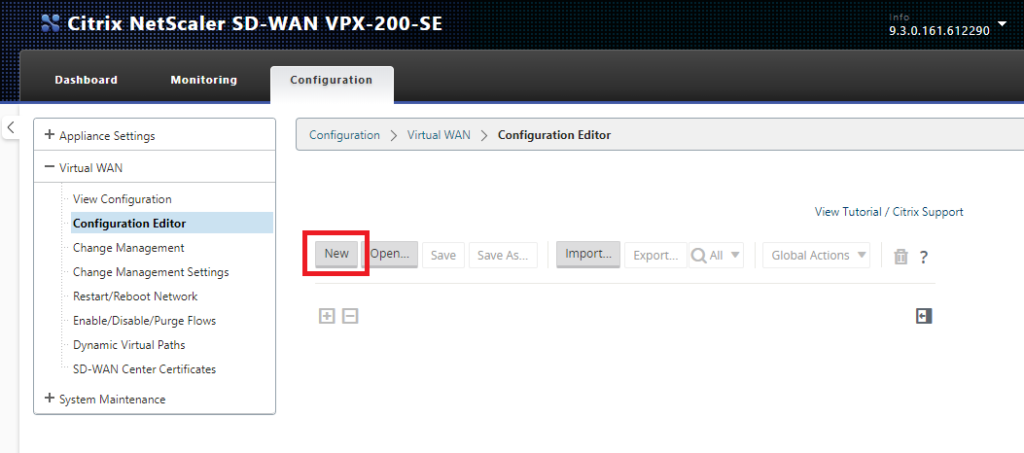

[Configuration]ー[Virtual WAN]ー[Configuration Editor]
※先ずは、MCNとなる機器から設定を行います。

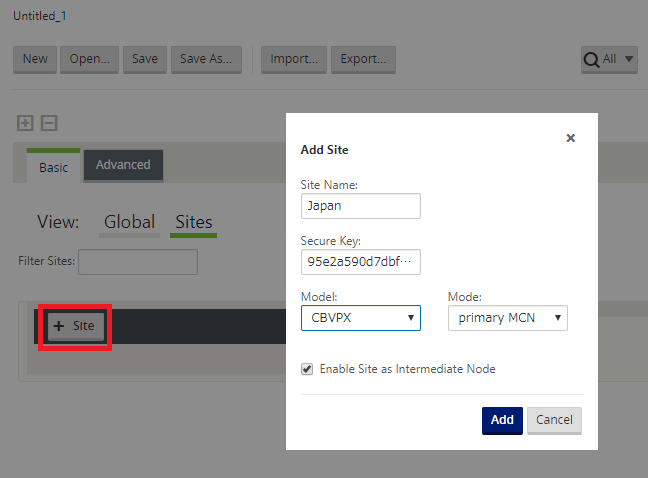

Site Name:表示名(ホスト名)
Secure Key:※そのまま
Model:仮想アプライアンスの場合[CBVPX]を選択
Mode:[primary MCN / secondary MCN / Client]から選択
Enable Site as Intermediate Node:MCNを経由してClient同士の通信を許可する。

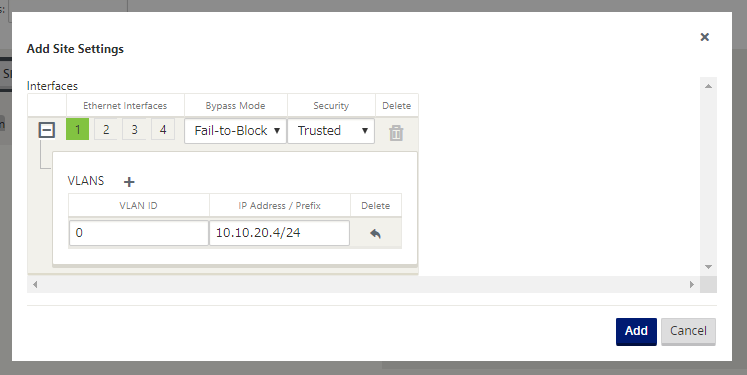

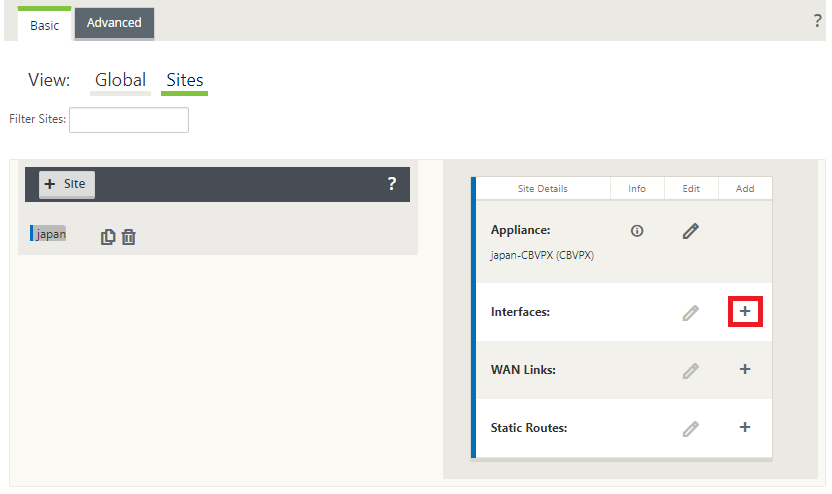

[Interface Group]と[Virtual IP Addresses]の設定

Ethernet Interfaces:1:LAN側、2:WAN側、3,4:用途不明
Bypass Mode:仮想アプライアンスなので「Fail-to-Wire」は利用できません。
Security:Untrustedにすると、Virtual Path、ICMP、ARPのみ通信許可
IP Address:上記Interfaceに付与されたIPアドレスを入力

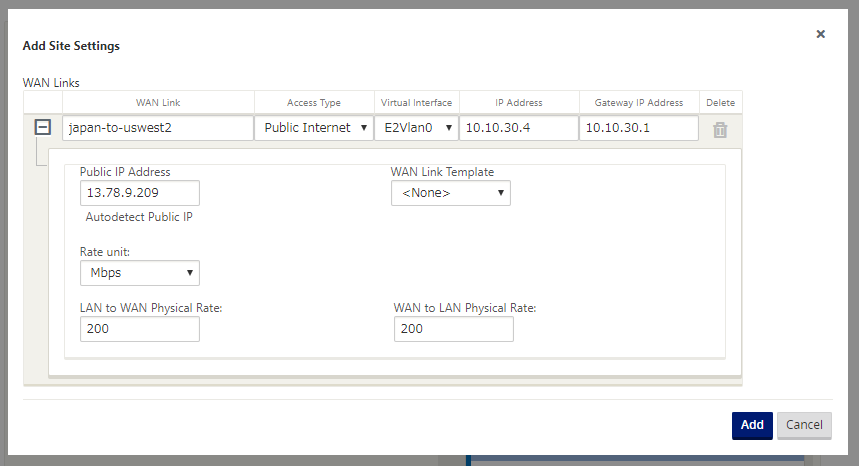

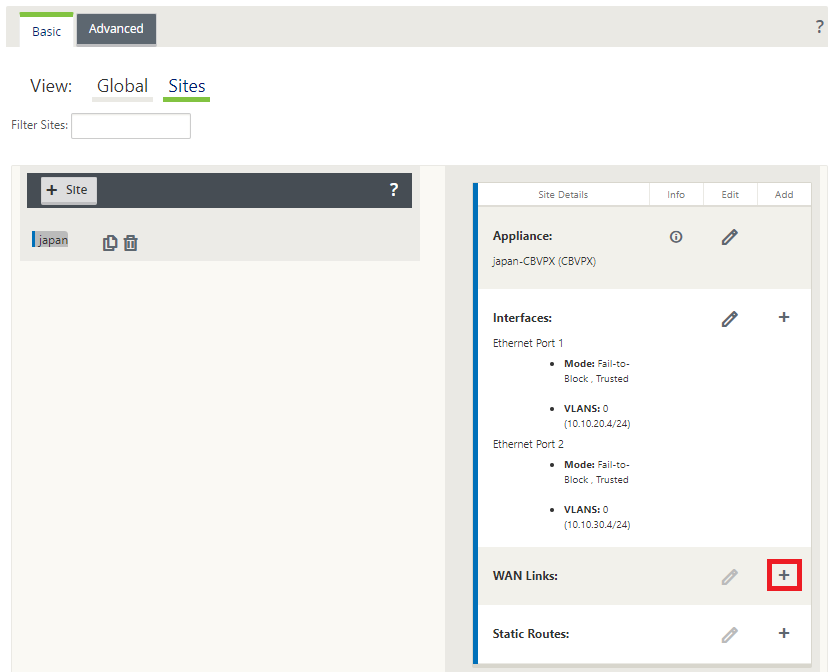

[WAN Links] ※WAN回線の設定

WAN Link:表示名 ※回線種別がわかる名前
Access Type
ーPublic Internet:Citrix SD-WAN同士を接続する場合
ーPrivate Internet:他社製VPN機器を接続する場合
ーPrivate MPLS:閉域網へ接続する場合
Virtual Interface:作成したWAN側のVirtual Interfaceを指定
IP Address:Azure[Nic2]に付与されたIPアドレス
Gateway IP Address:Azure[Nic2]のゲートウェイアドレス
Public IP Address:Azure[vip-ip1]に付与されたIPアドレス
LAN to WAN Physical Rate:帯域メトリック
WAN to LAN Physical Rate:帯域メトリック

※ここまでの設定を、Client機器にも実施。

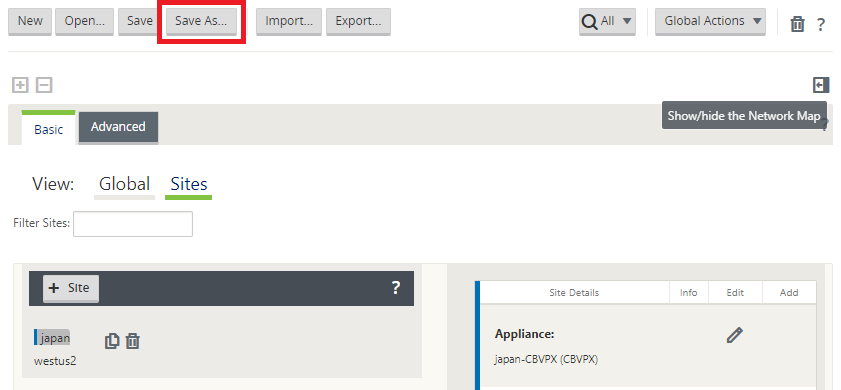

[Save AS]を選択
※設定情報を保存。設定情報が反映されるわけではありません。

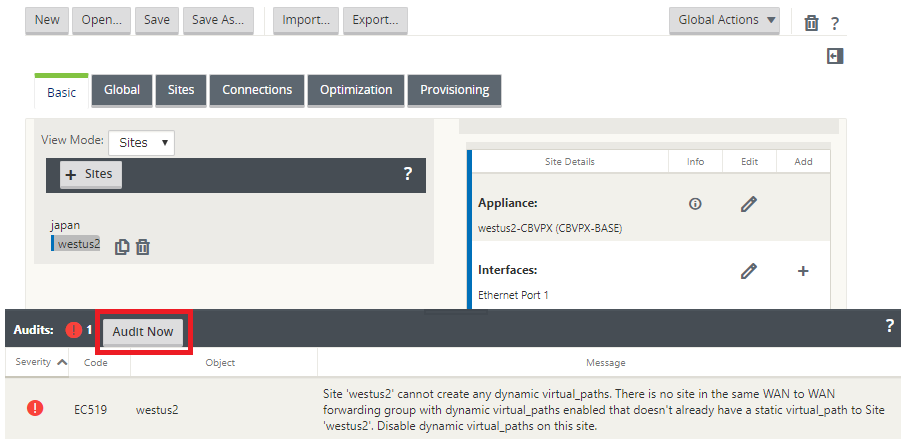

※設定に不備がある場合、エラー箇所が表示されます。修正後[Audit Now]で再確認します。


Step4:MCNへの設定情報の反映とバージョンアップ

Citrix SD-WANでは、OSのバージョンアップを行う際には、必ず設定情報が必要となります。設定情報は、必ず「MCN」と「Client」の2台分の設定情報を必要とします。
また、エラーが残ったままの設定情報は、機器に反映させる事はできません。
※設定更新時に通信が切断することは、ありません。
※Azure Virtual WANに接続するには、[Software Version 10.0]以上が必要です。

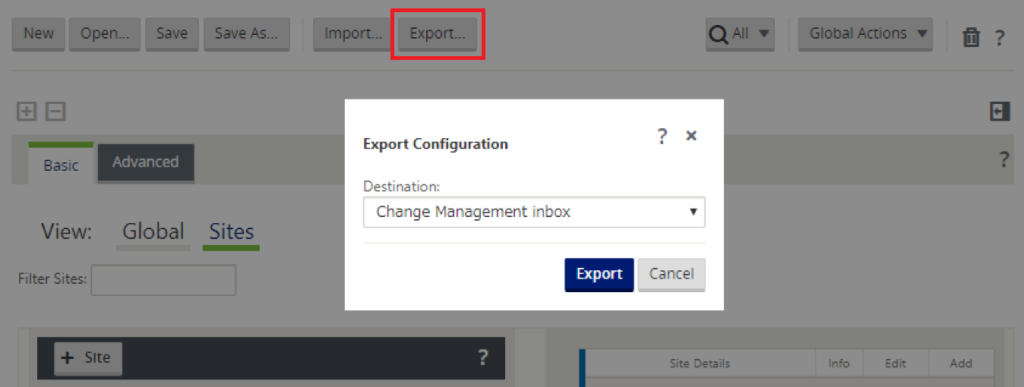

[Export]ー[Change Management inbox]

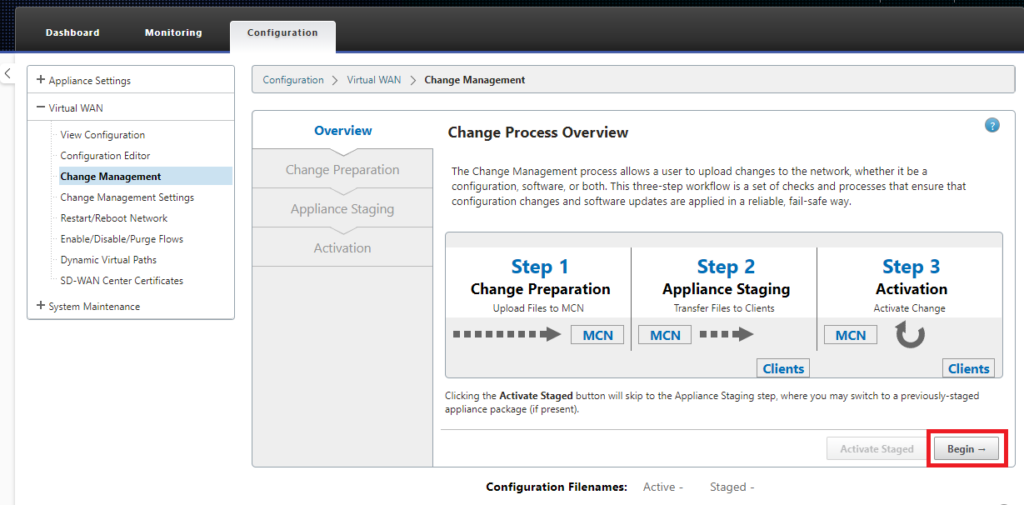

[Configuration]ー[Virtual WAN]ー[Change Management]

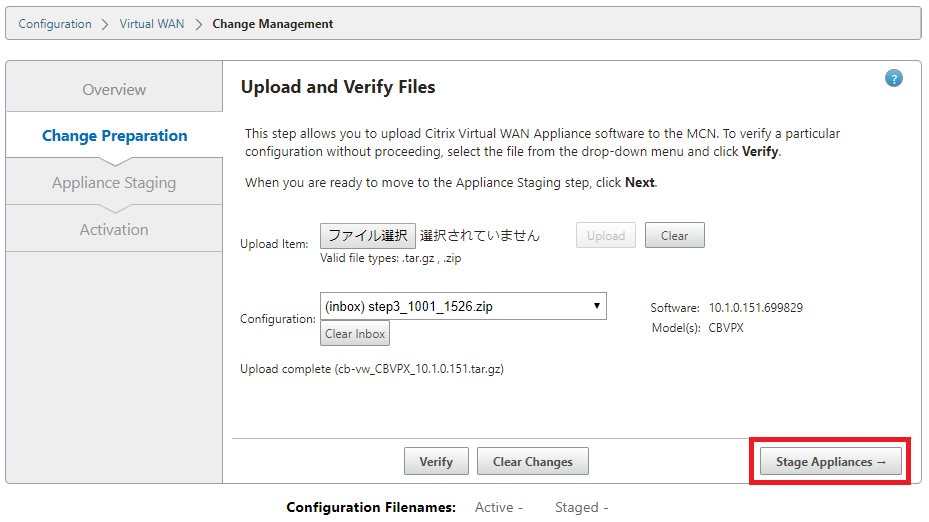

バージョンアップする場合、Upload Item:[ファイル選択]ー[Upload]

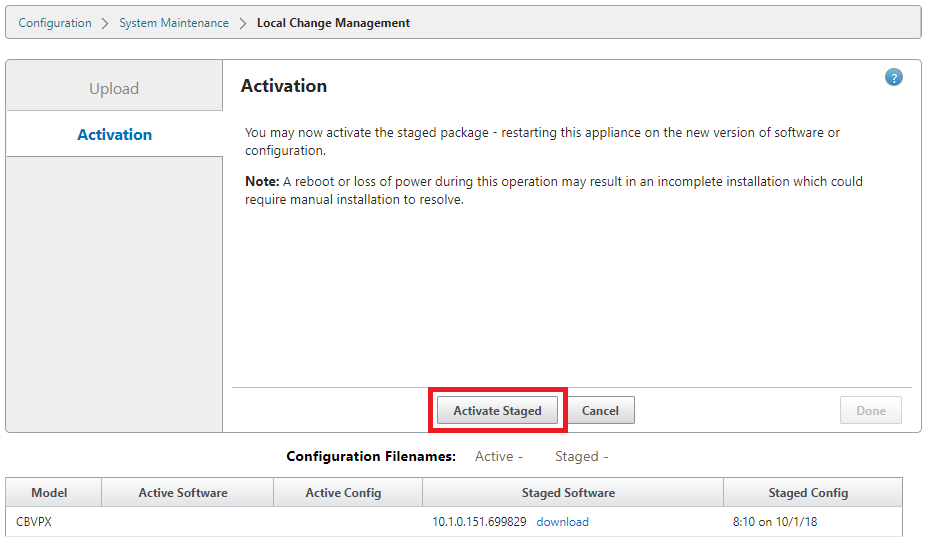

設定を反映させる場合、Configuration:Inbox内のファイルを選択

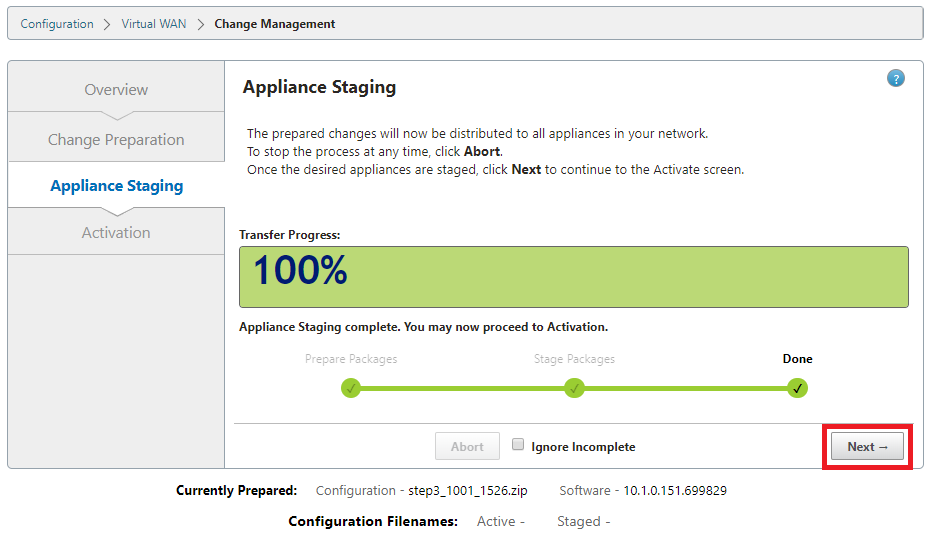

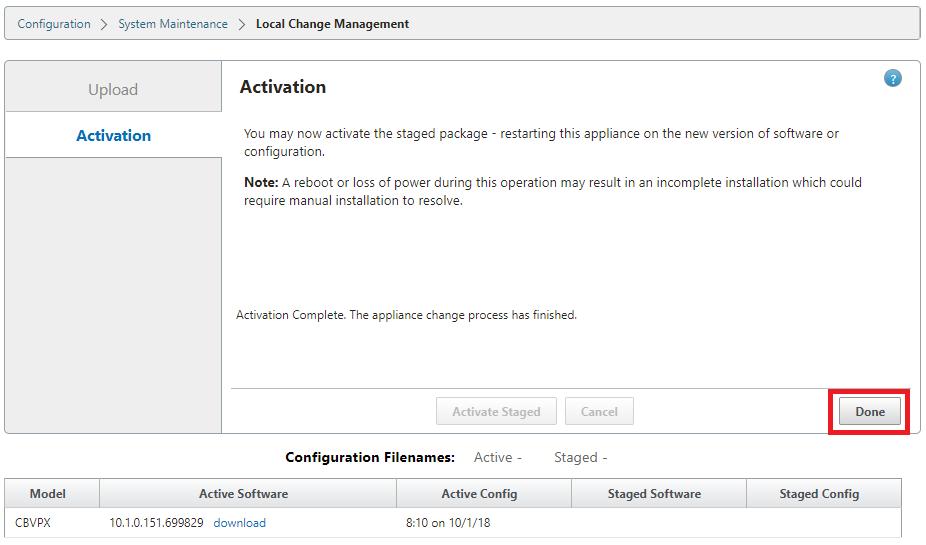

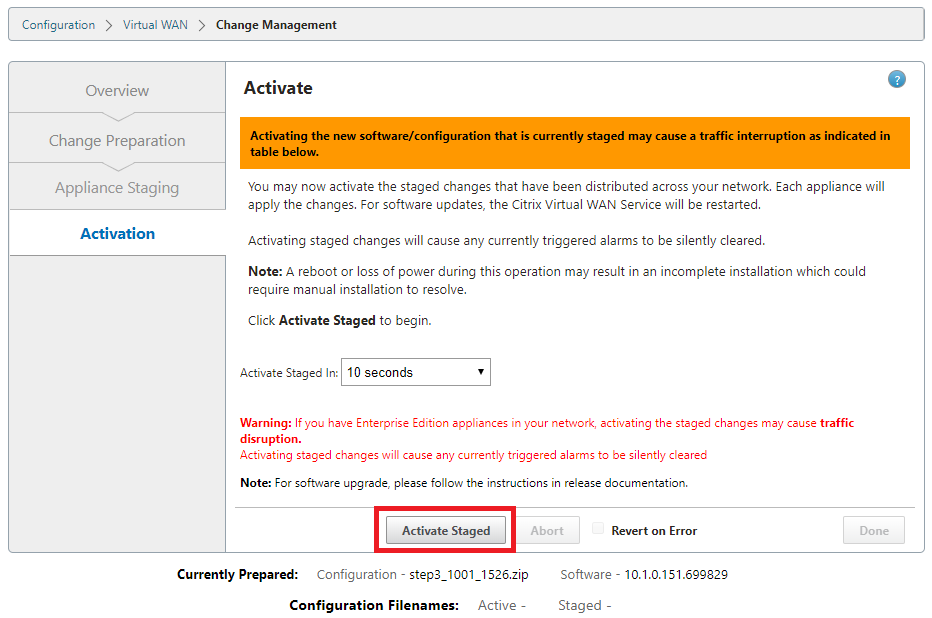

100%になるまで待機

これにて、MCN機器へ設定が反映されました。

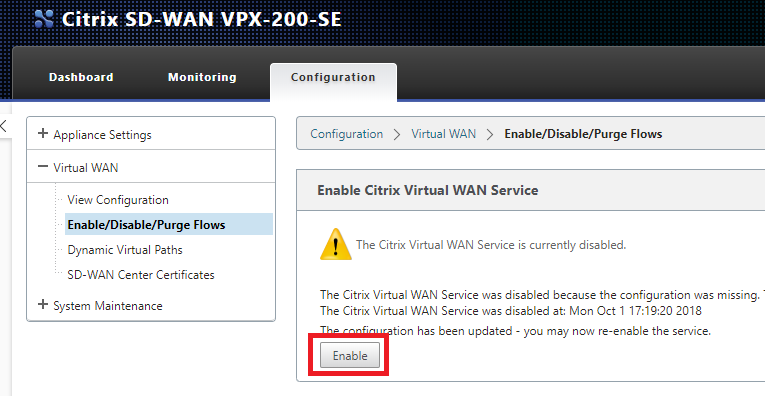

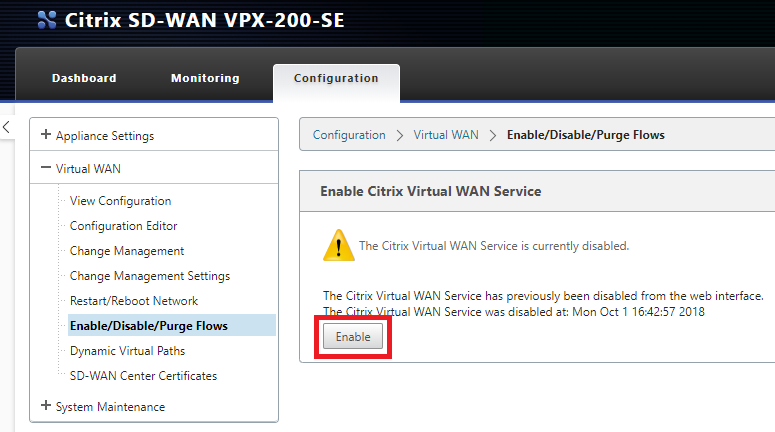

[Configuration]ー[Virtual WAN]ー[Enable/Disable/Purge Flows]
※[Virtual WAN Service]を有効にする。

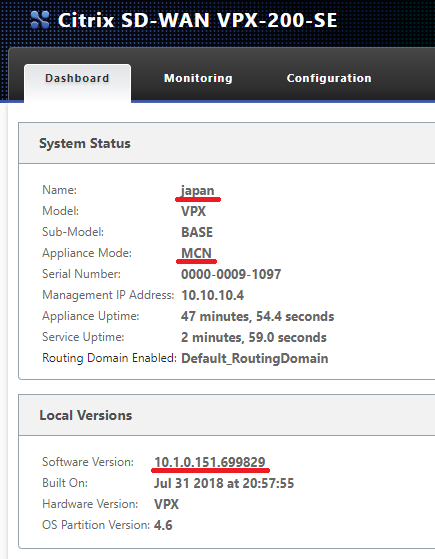

[Dashboard]で設定が反映されている事を確認


Step5:Clientへの設定情報の反映とバージョンアップ

※この作業は、初めてClient機器に設定を投入する場合のみ実施します。
※二回目以降は、Step4の手順で[MCN]と[Client]双方に反映されます。

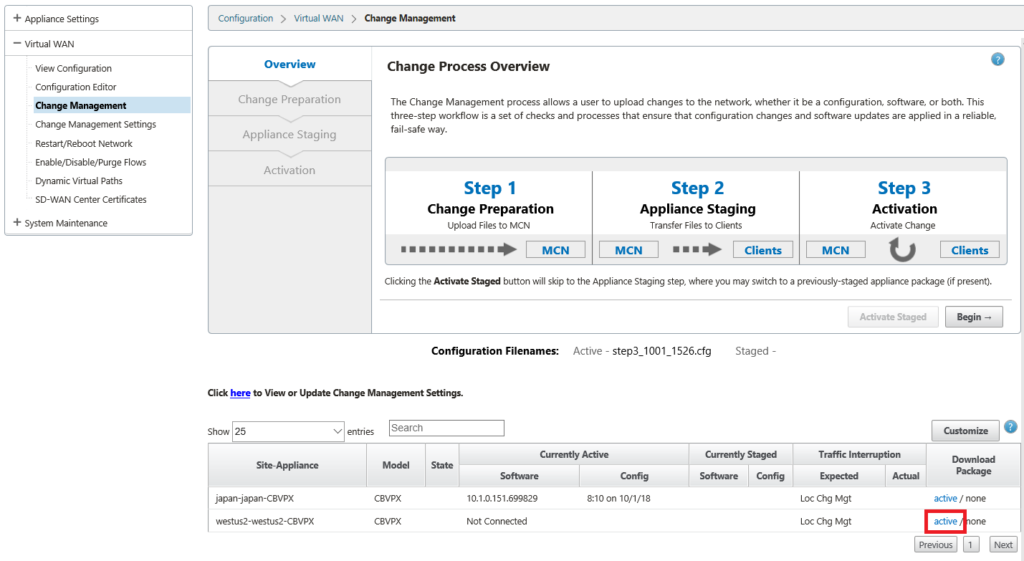

[Configuration]ー[Virtual WAN]ー[Change Management]
※MCNから、Client用の設定情報をダウンロード

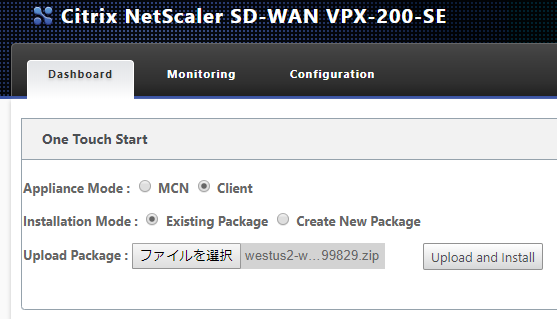

Client機器へログイン
※MCNからダウンロードした、Clinet用の設定情報をアップロード

[Configuration]ー[Virtual WAN]ー[Enable/Disable/Purge Flows]
※[Virtual WAN Service]を有効にする

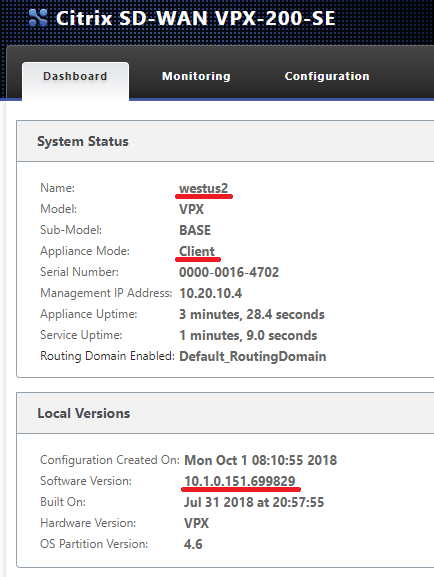

[Dashboard]で設定が反映されている事を確認

【MCN~Client間の接続確認】

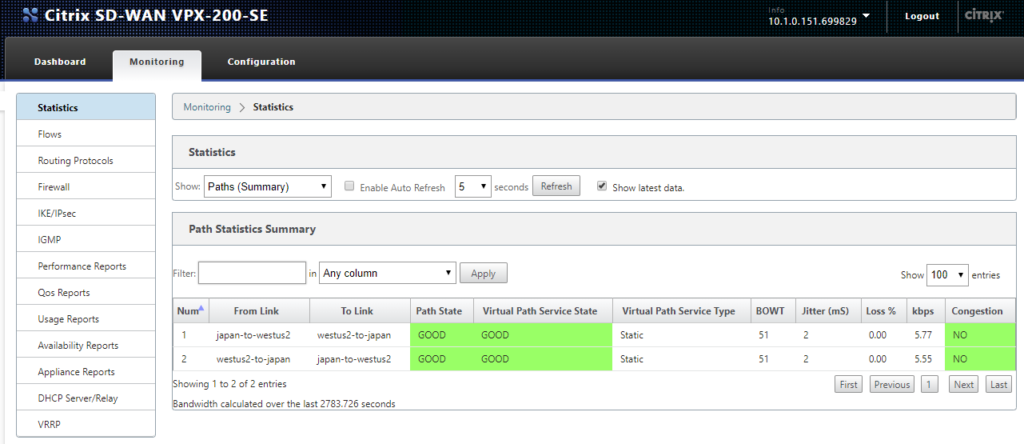

[Monitoring]ー[Statistics]
※MCN~Client間の[Virtual Path]接続が確認できます。 ふぅ~ 長かった~


Step6:Virtual Pathの暗号化(IPsec)

※先程のMCN~Client間の Virtual Path は[UDP 4980](平文)で通信を行っています。

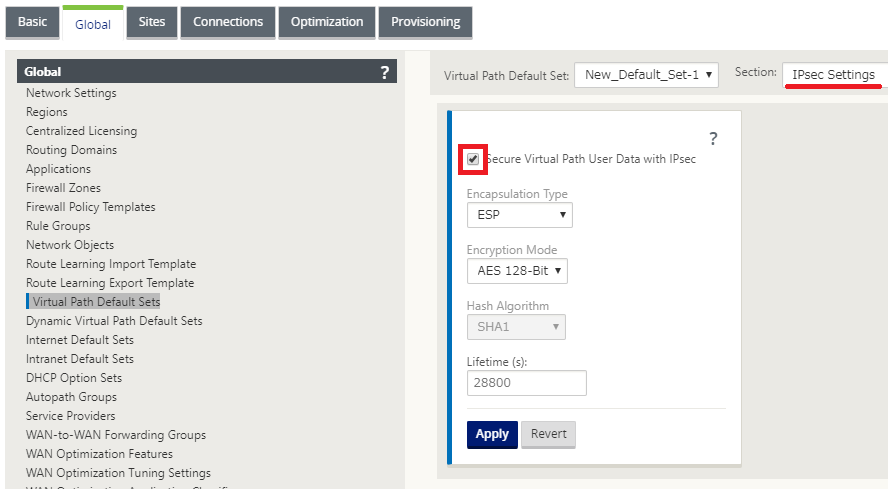

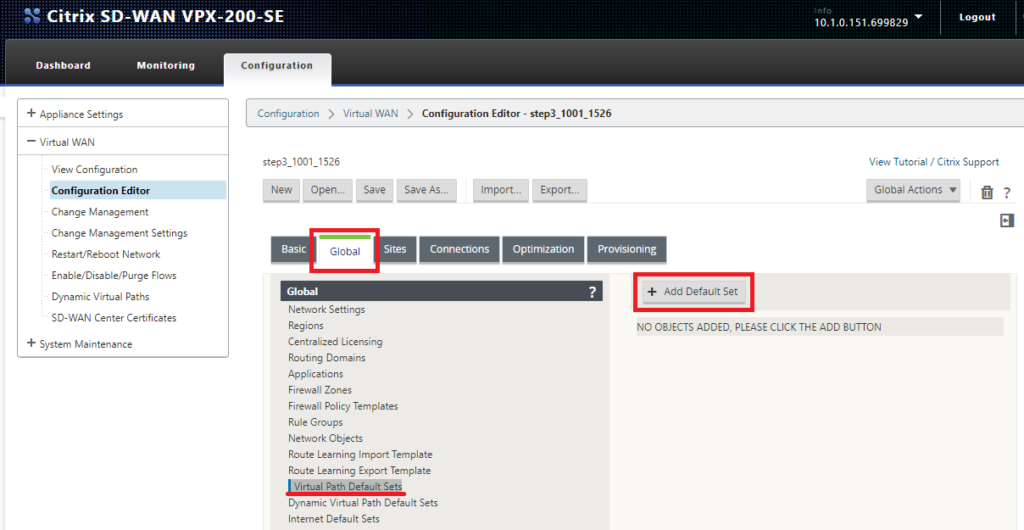

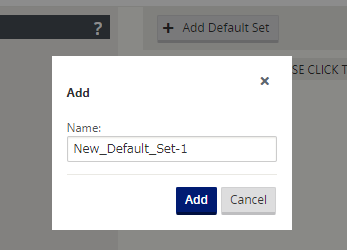

[Global]ー[Virtual Path Default sets]ー[+Add Default Set]

Name:表示名

[IPsec Settings]を選択ー[Secure Virtual Path User Data with IPsec]をチェック

一度、Stetp4を実施し、MCNに設定を反映させます。

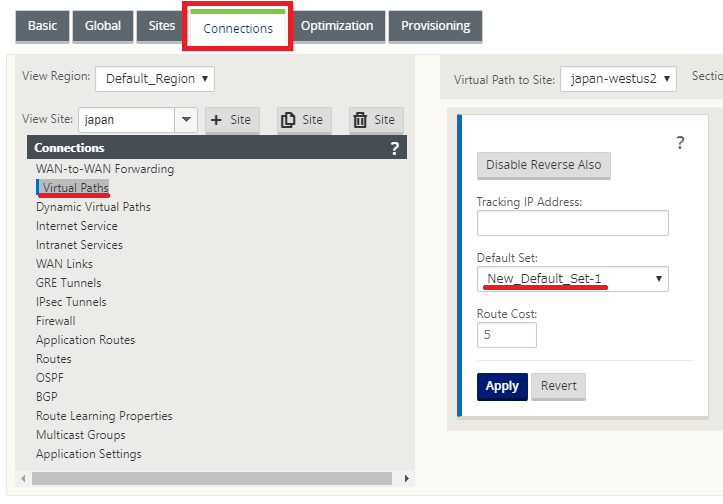

[Connetions]ー[Virtual Paths]
先程作成した、[Virtual Path Default sets]を選択

再度、Stetp4を実施し、MCNに設定を反映させます。

[Dashboard]で設定が反映されている事を確認


おまけ

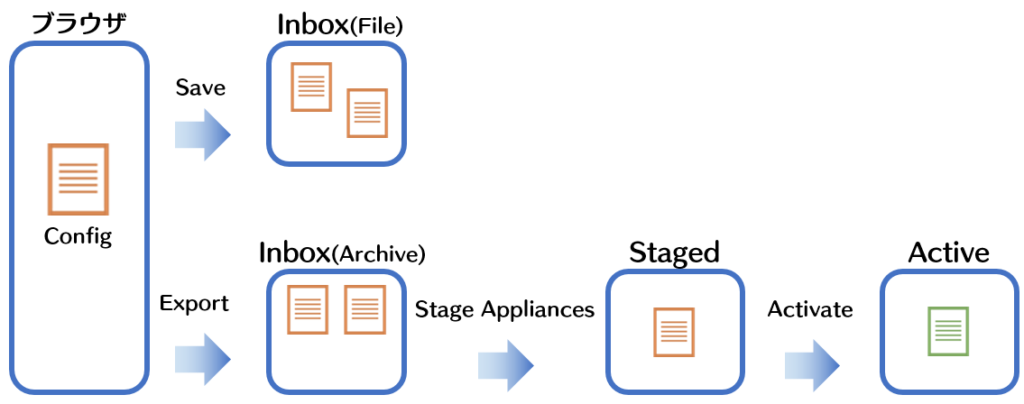

Citrix SD-WANの設定情報(コンフィグファイル)の取扱についてまとめてみました。

ブラウザ:設定情報の編集を行う場所。ログアウトすると編集中の設定は消える。
Inbox(File):編集中の設定を保存する場所。複数の設定を置ける。
Inbox(Archive):編集が完了した設定を保存する場所。複数の設定を置ける。
Staged:一つ前に実行していた設定や実行前の設定が置かれる場所。一つしか置けない
Active:Citrix SD-WANに適用し、実行される場所。一つしか置けない
