Azure Virtual Desktop (AVD) でオートスケールを試す！

Azure Virtual Desktop (AVD)の機能の一つ「オートスケール」が新しくなって登場！！以前は、サーバーを用意し、タスクスケジューラーでスクリプトを実行する方式でしたが、リニューアルされ、Logic Apps ＋ Automation にてスクリプトが実行される方式になりました。これにより、サーバーの運用から開放されると共に、コストが大幅に下がります。

この機能は、Windows 10 Multi-session OS利用時に効果を発揮します。
Single-sessionで2core以上を割り当てた場合、Personal割り当てでは効果がありません。
※VM上のすべてのCoreが指定したセッション数を満たさなければ、別のVMを起動しないため

※最新版はこちら「Azure Virtual Desktop (AVD) で新オートスケールを試す！」

【必要なコンポーネント】

Logic Appsにて定期的に実行されるスクリプトにより、Runbookが呼び出され、CPUあたりのセッション数に基づき、Session Hostを起動/停止(割り当て解除)させる事ができます。

【動作のしくみ】

・BeginPeakTime：CPUセッション数測定開始時間
・EndPeakTime：CPUセッション数測定終了時間
・MinimumNumberOfRDSH：CPUセッション数測定時間外での最小稼働台数
・SessionThresholdPerCPU：CPUあたりのセッション数

※PeekTime時にスケールアップを行い、OffPeek時にスケールダウンを行う。
※設計のポイントは、最小利用ユーザー数を割り出す事！

全体の流れ

Step１：Automation ＆ Runbook の作成
Step２：実行アカウントの作成
Step３：Logic Apps の作成

事前に「Azure Virtual Desktop (AVD) を構築する！」を作成しておく必要があります。

Step１：Automation ＆ Runbook の作成

Invoke-WebRequest -Uri “https://raw.githubusercontent.com/Azure/RDS-Templates/master/wvd-templates/wvd-scaling-script/createazureautomationaccount.ps1” -OutFile “C:\Users\taushiga\Desktop\createazureautomationaccount.ps1”
※Azure Automation を作成するスクリプトをダウンロード

C:\Users\taushiga\Desktop\createazureautomationaccount.ps1 -SubscriptionID “3ae～c8ff” -ResourceGroupName “AutoScale” -AutomationAccountName “WVDscale” -Location “japaneast”
※Azure Automation の作成

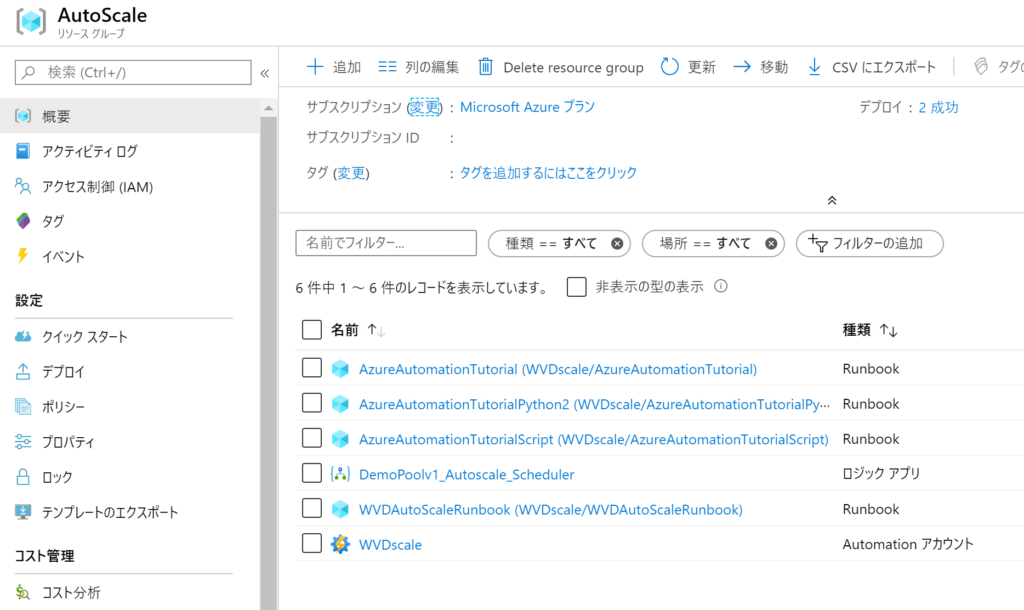

Automationが作成されているのが確認できます。

Step２：実行アカウントの作成

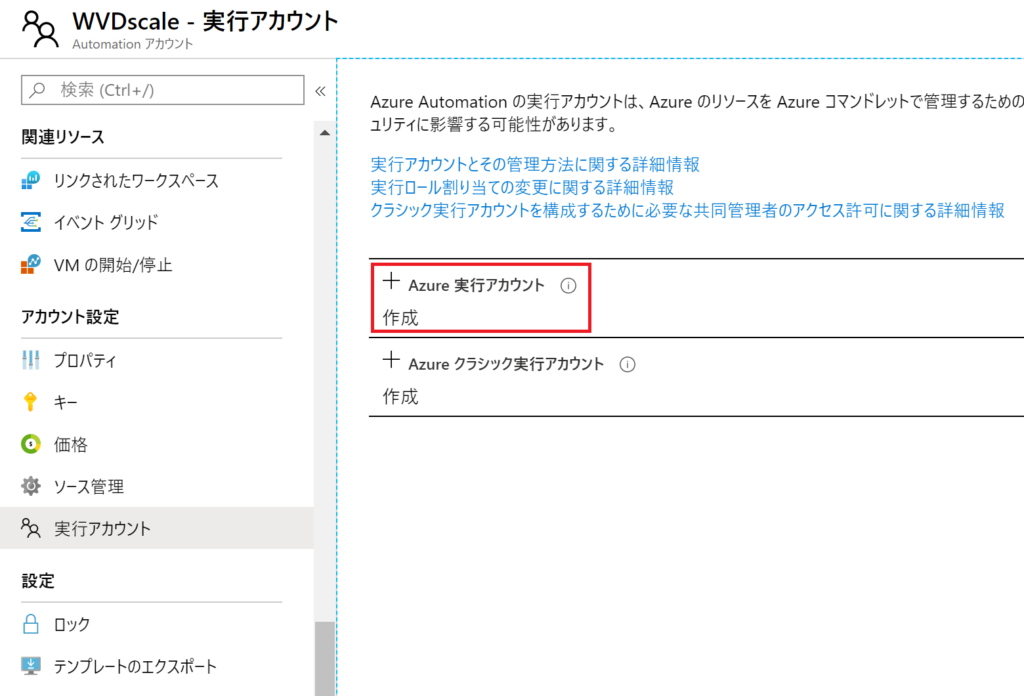

作成したAutomationを選択ー[実行アカウント]を選択

[Azure Active Directory]ー[アプリの登録]にて確認できます。

作成した”実行アカウント”を選択

“アプリケーションID”をコピー

Add-RdsAccount -DeploymentUrl “https://rdbroker.wvd.microsoft.com”
※AVD環境にサインイン

New-RdsRoleAssignment -RoleDefinitionName “RDS Contributor” -ApplicationId “604afedb～3” -TenantName “taushiga”
※実行アカウントに対して”RDS Contributor”権限を割り当てる

Step３：Logic Apps の作成

先ずは、Logic Appsの作成に必要な”WebhookURI”を取得します。

Invoke-WebRequest -Uri “https://raw.githubusercontent.com/Azure/RDS-Templates/master/wvd-templates/wvd-scaling-script/createazurelogicapp.ps1” -OutFile “C:\Users\taushiga\Desktop\createazurelogicapp.ps1”
※Logic Apps を作成するスクリプトをダウンロード

Add-RdsAccount -DeploymentUrl “https://rdbroker.wvd.microsoft.com”
※AVD環境にサインイン

$resourceGroupName = “AutoScale“
$aadTenantId = “72f9～db47“
$subscriptionId = “3ae～3c8ff“
$tenantName = “taushiga“
$hostPoolName = “DemoPoolv1“　←対象となるHost Pool
$recurrenceInterval = “15”　←スクリプトを実行する間隔 ※15分推奨
$beginPeakTime = “9:00“
$endPeakTime = “18:00“
$timeDifference = “+9:00″　←日本時間
$sessionThresholdPerCPU = “2“
$minimumNumberOfRdsh = “1“　←”0″も指定可能
$limitSecondsToForceLogOffUser = “300“　←”0″の場合サインアウトを待つ
$logOffMessageTitle = “お知らせ“
$logOffMessageBody = “直ちにサインアウトしてください“
$location = “japaneast“
$connectionAssetName = “AzureRunAsConnection”　←実行アカウント名
$webHookURI = “https://s4events.azure～.net/webhooks?token=UBR～YaiELnQ%3d“
$automationAccountName = “WVDscale“
$maintenanceTagName = “tagtag“

c:\Users\taushiga\Desktop\createazurelogicapp.ps1 -ResourceGroupName $resourceGroupName `
-AADTenantID $aadTenantId `
-SubscriptionID $subscriptionId `
-TenantName $tenantName `
-HostPoolName $hostPoolName `
-RecurrenceInterval $recurrenceInterval `
-BeginPeakTime $beginPeakTime `
-EndPeakTime $endPeakTime `
-TimeDifference $timeDifference `
-SessionThresholdPerCPU $sessionThresholdPerCPU `
-MinimumNumberOfRDSH $minimumNumberOfRdsh `
-LimitSecondsToForceLogOffUser $limitSecondsToForceLogOffUser `
-LogOffMessageTitle $logOffMessageTitle `
-LogOffMessageBody $logOffMessageBody `
-Location $location `
-ConnectionAssetName $connectionAssetName `
-WebHookURI $webHookURI `
-AutomationAccountName $automationAccountName `
-MaintenanceTagName $maintenanceTagName
