VMware Horizon Cloud Service next-gen を構築する！

今回は、VMware Horizon Cloud Service next-gen を構築していきたいと思います。
先ずは、作成するコンポーネントとサイジングについて確認したいと思います。
設定を進めて行くと、何箇所かユニーク名を求められる場面が登場します。
全体像を把握していないと、何と名付けたらいいものか悩むかと思いますので、
命名時の参考にして頂けたらと思います。

概要解説が気になる方はこちら
「VMware Horizon Cloud Service next-gen とは？」

【コンポーネント】
【サイジング】
【イメージ更新】
全体の流れ

【コンポーネント】

・サイト：表示名。リージョンを指定するとわかりやすい。
・プライマリプロバイダ：サブスクリプションとサービスプリンシパルの情報を保持
・セカンダリプロバイダ：サブスクリプションとサービスプリンシパルの情報を保持し、プライマリプロバイダのセッション数を拡張する。
・プールグループ：ユーザーに接続許可を与える範囲。複数のプールに下記設定を適用する。
[サイトの接続 / 電源管理 / 公開アプリ選択 / 負荷分散方式 / タイムアウト処理]
・プール：[プールタイプ / イメージ選択 / VMサイズ / VM台数]を決定する。

【サイジング】

・サイト：複数のプライマリプロバイダを紐づけ可能
・プライマリプロバイダ(サブスクリプション)：最大5000 Session　※20000 Sessionまで
ーサービスプリンシパル：最大1000 Session x5
・セカンダリプロバイダ(サブスクリプション)：最大5000 Session x3
ーサービスプリンシパル：最大1000 Session x5

※プライマリプロバイダには、Horizon Edge Gateway & UAGを作成する必要がある
1組のHorizon Edge Gateway & UAGでは、最大20000 Sessionの制限がある
※セカンダリプロバイダはプライマリプロバイダに対して、最大３つまで紐づけ可能
※各プロバイダには、サブスクとサービスプリンシパル(最大5つ)を紐づける必要がある
※サイトを分ける事で、東西冗長構成が可能

【イメージ更新】

展開済みのVMを更新する方法ですが、マスターイメージを複製し、プール＆プールグループを新規作成し、ユーザーにて接続先を変更してもらう必要があります。
※ディスクの差し替えなどは出来ません。

全体の流れ

Step１：Azure上での環境構築
Step２：サービスプリンシパルの作成
Step３：マネージドＩＤの作成
Step４：外部IDプロバイダの登録
Step５：Edge Gateway ＆ UAGの作成
Step６：Active Directory ドメインの登録
Step７：マスターイメージの作成
Step８：プールの作成
Step９：プールグループの作成
Step１０：プールグループへのユーザー割り当て
Step１１：ホームサイトの設定 (オプション)

※外部IDプロバイダとして「Azure AD」を選択しています。
※SSOを利用しない構成

Step１：Azure上での環境構築

事前に下記環境を作成しておきます。
・リソースグループ
・仮想ネットワーク[管理用サブネット/デスクトップサブネット/DMZサブネット]
・NAT Gateway ※管理サブネットにアタッチ
・Active Directory ※事前にAD～AzureADで同期しておく必要があります。

予め、仮想ネットワークにサブネットを作成しておきます。
・DMZサブネット：[/27]以上。外部接続用UAGを展開
・管理サブネット：[/26]以上。Edge Gateway＆UAGを展開。[NAT Gateway]が必要
下記アドレスは使用不可
[169.254.0.0/16 , 172.30.0.0/16 , 172.31.0.0/16 , 192.0.2.0/24]
・デスクトップ(テナント)サブネット：[/27]以上。内部接続用UAGを展開。VMを展開。

事前にActive Directoryにて、下記オブジェクトを作成しています。
・ドメインバインドアカウント(2名)[Domain Users]。パスワード無期限＆変更不可
・ドメイン参加アカウント(2名)[Domain Users]。パスワード無期限＆変更不可
・Horizonコンピュータオブジェクト用OUの作成

Step２：サービスプリンシパルの作成

Horizon Cloud から Azure リソースにアクセスするためには、下記情報が必要となります。
[サブスクリプションID / ディレクトリID / アプリケーションID / アプリケーションキー]

[Azure Active Directory]ー[アプリの登録]ー[新規登録]を選択

名前：表示名
サポートされているアカウント種類：この組織ディレクトリのみ

作成したアプリケーションを選択
※[アプリケーションID] [ディレクトリID] をコピー

説明：表示名
有効期限：[90/365/545/730/カスタム]　※カスタムでも最長２年まで

値：[アプリケーションキー] をコピー

[サブスクリプションID]をコピー

[サブスクリプション]ー[アクセス制御]ー[＋追加]ー[ロールの割り当ての追加]を選択
※作成したアプリケーションにサブスクリプションへの権限を付与します。

[共同作成者]を選択

上記で作成したサービスプリンシパルを選択

Step３：マネージドＩＤの作成

Edge Gateway＆UAGを作成する際に利用。管理サブネットに[ネットワーク共同作成者]と
サブスクリプションに対して[マネージドID オペレーター]の役割を与える必要があります。

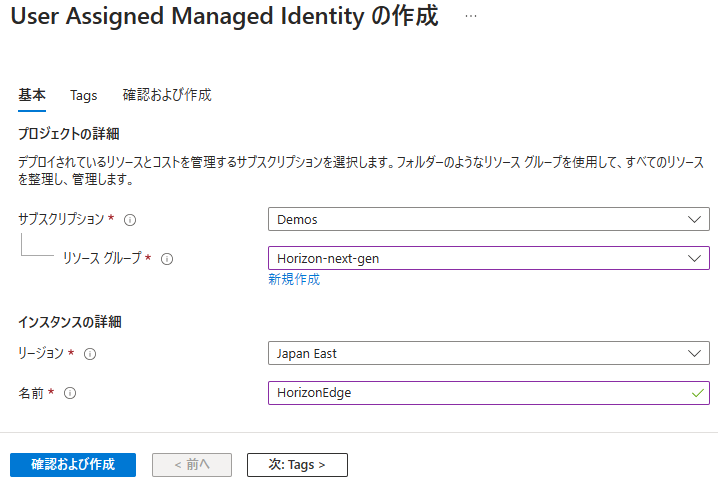

[検索：managedid]ー[マネージドID]を選択

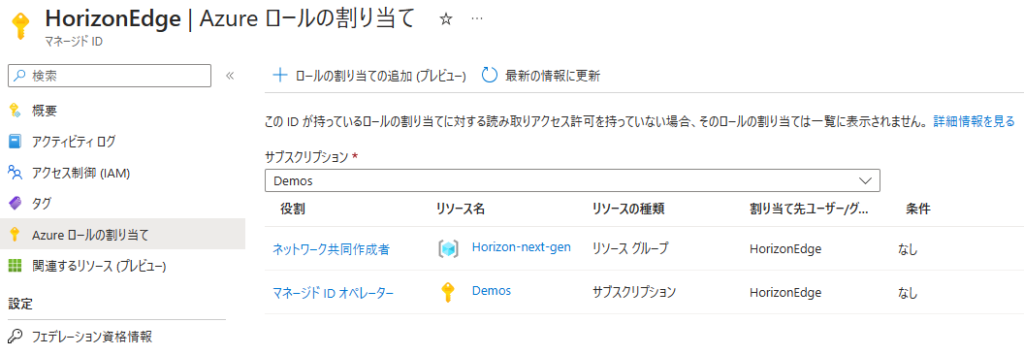

マネージドIDに対して、適用先と権限の付与が完了しました。

Step４：外部IDプロバイダの登録

Horizon Cloud Service にログイン。

[日本]を選択　※変更不可

[次世代のHorizon制御プレーン]を選択

[Horizon Cloud Service]を選択

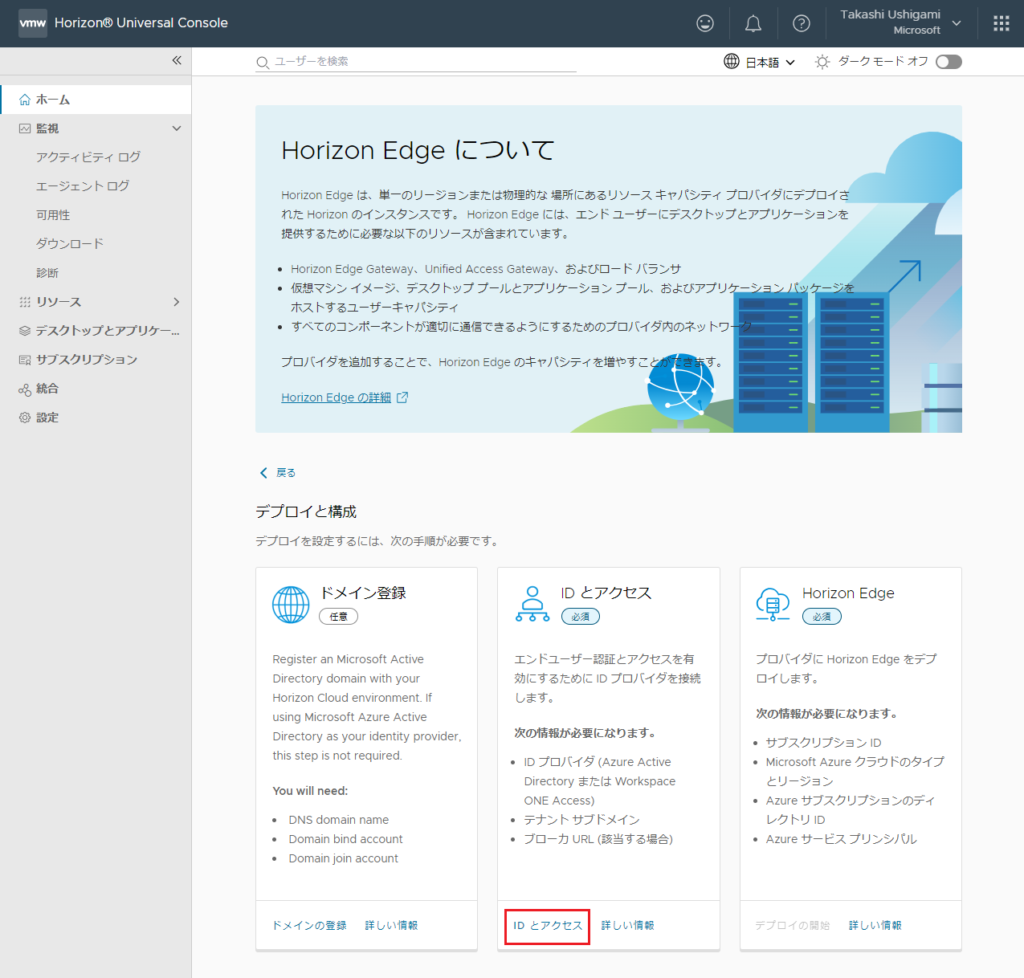

[IDとアクセス]を選択

IDプロバイダ：[Azure AD / Workspace ONE Access クラウド / オンプレミスの Workspace ONE Access]
テナントサブドメイン：ユーザーが接続時に利用する識別名　※変更不可

[承諾]を選択　※Azure AD グローバル管理者権限が必要

接続完了！

Step５：Edge Gateway ＆ UAGの作成

Horizon Edge名：表示名

サービスプリンシパル情報を入力
Horizonゲートウェイアプライアンス専用にする：Edge Gateway＆UAGとデスクトップVMでサブスクリプションをわけたい場合。

5000セッション以上、必要な場合はセカンダリプロバイダを作成します。

マスターイメージ＆VDIを展開するサブネットを指定します。後から変更が可能。

サイト：表示名。リージョンを指定するとわかりやすい。

Horizon AgentからHorizon Cloud 制御プレーンへの通信が[Private Link]経由となる。

高可用性を有効にする：VMSS[Standard_D2s_v3](固定)x4台で作成される。無効は1台
クラスタ送信タイプ：[NAT Gateway / UDR ]　※UDRの場合、NVAが必要。
ユーザーが割り当てた管理対象ID：※Step3で作成したマネージドIDを選択
仮想ネットワーク：※Step1で作成した仮想ネットワークを選択
管理サブネット：※Step1で作成したサブネットを選択
サービスCIDR：※AKS内部ネットワークで利用
ポッドCIDR：※AKS内部ネットワークで利用
AKSクラスタDNSプリフィックス：※APIサーバー用DNS名
EdgeサービスのFQDN：※Horizon Agent がEdge Gateway接続時に利用。DNS登録必須
SSOを使用：※後から変更可能

※Edge Gateway 作成完了まで、最大20分かかります。

アクセスタイプ：※下記から選択
ーインターネット経由の外部アクセス
ー企業のネットワーク経由の内部アクセス
ー内部および外部アクセス
パブリックIPアドレス：※上記で外部を含めた場合、自動で有効となる
FQDN：※ユーザーがVDI接続時にアクセスするURLになる
証明書タイプ：[PEM / PFX]
証明書：※上記FQDN用の署名済み証明書と秘密鍵をアップロード
仮想マシンモデル：F8s_v2 推奨
[A4_v2/D8s_v4/D16s_v4/D32s_v4/D48s_v4/F8s_v2/F16s_v2/F32s_v2/F48s_v2]
UAG仮想マシン：[2～10]　※UAG台数
仮想ネットワーク：※Horizon用仮想ネットワークを指定
仮想マシンサブネット：※Step1で作成したデスクトップ(テナント)サブネットを選択
管理サブネット：※Step1で作成したサブネットを選択
DMZサブネット：※Step1で作成したサブネットを選択
送信プロキシを使用：UAGからHorizonCloud向けの通信に対してプロキシを利用する場合

※UAG 作成完了まで、最大20分かかります。

完了すると、下記リソースグループが作成される。
※PrivateLink経由を選択した場合に[プライベートエンドポイント]が作成される。
※接続先は、VMwareサブスクリプション内のPrivateLink

プライベートエンドポイント
※接続先は、作成したKubernetesサービス
[Microsoft.ContainerService/managedClusters][649~-edge][management]

UAG作成時に指定したFQDNですが、外部からの名前解決時には、LBのPublicIPを返答し
内部からの名前解決時には、LB InternalのIPを返答するようにDNSを設定する必要がある。
※UAG：PhononOS Premium SSD LRS 20GB

Step６：Active Directory ドメインの登録

名前：表示名
DNSドメイン名：※VDIが参加するドメインを指定
デフォルトOU：※コンピューターアカウント用OU

Step１で作成したアカウントを入力

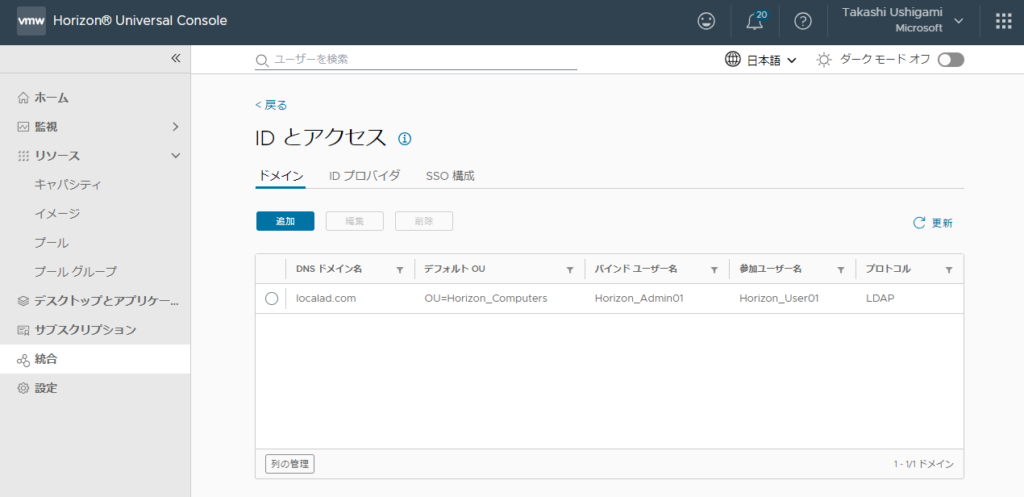

登録が確認できます。

Step７：マスターイメージの作成

イメージ名：表示名
マーカー：※イメージを更新した際、イメージ名は同じままなので判別するためのタグ

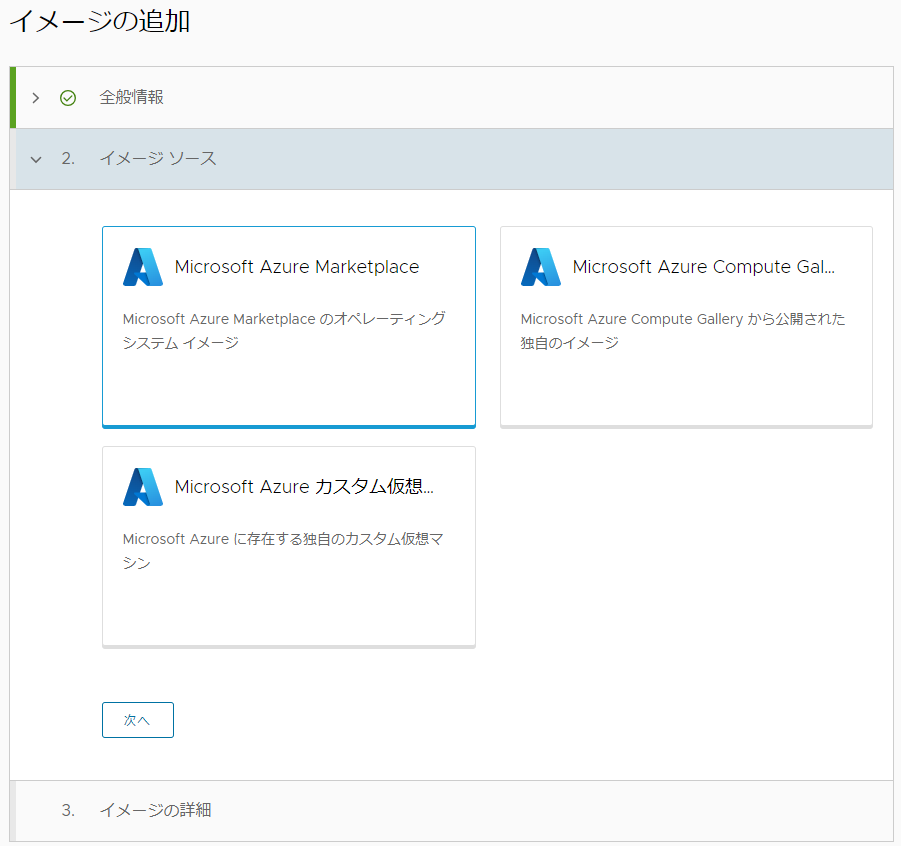

Microsoft Azure Marketplace：新規イメージを作成する場合
Microsoft Azure Compute Gallery：既存イメージをCompute Galleryで管理している場合
Microsoft Azure カスタム仮想マシン：事前に一般化したイメージがある場合

サイト：※展開先を選択
Horizon Edge：※展開先を選択
プロバイダ：※展開先を選択
オペレーティングシステム：
[Server2012R2以降、Win10_20H2以降(Single/Multi)、Win11_21H2以降(Single/Multi)]
※FSlogixはインストール済みだが、M365インストール済みOSは無い
世代タイプ：[V1 / V2]
仮想マシンモデルタイプ：[GPUなし / GPUを使用]
仮想マシンモデル：GPUなしの場合[DS2_v2] / GPUを使用の場合[NV12s_v3]で作成される
パブリックIPアドレスを有効にする：イメージ用VMにRDP接続する手段が無い場合は有効
仮想ネットワーク：イメージ用VMを展開する仮想ネットワークを選択
ネットワークの選択：イメージ用VMを展開するサブネットを選択
ユーザー名：ローカル管理者名
パスワード：ローカル管理者パスワード

ステータス[公開の準備完了]

リソースグループとイメージ用VMが作成されている。
※このタイミングで日本語化や必要なアプリケーションをインストールします。

イメージのセットアップが完了したら、ステータスを[公開]に変更します。

必要に応じて選択

選択できるサブネットは１つのみ

※初回は、約40分程かかります。

Compute Gallery が作成され、イメージバージョンに変換されています。

Step８：プールの作成

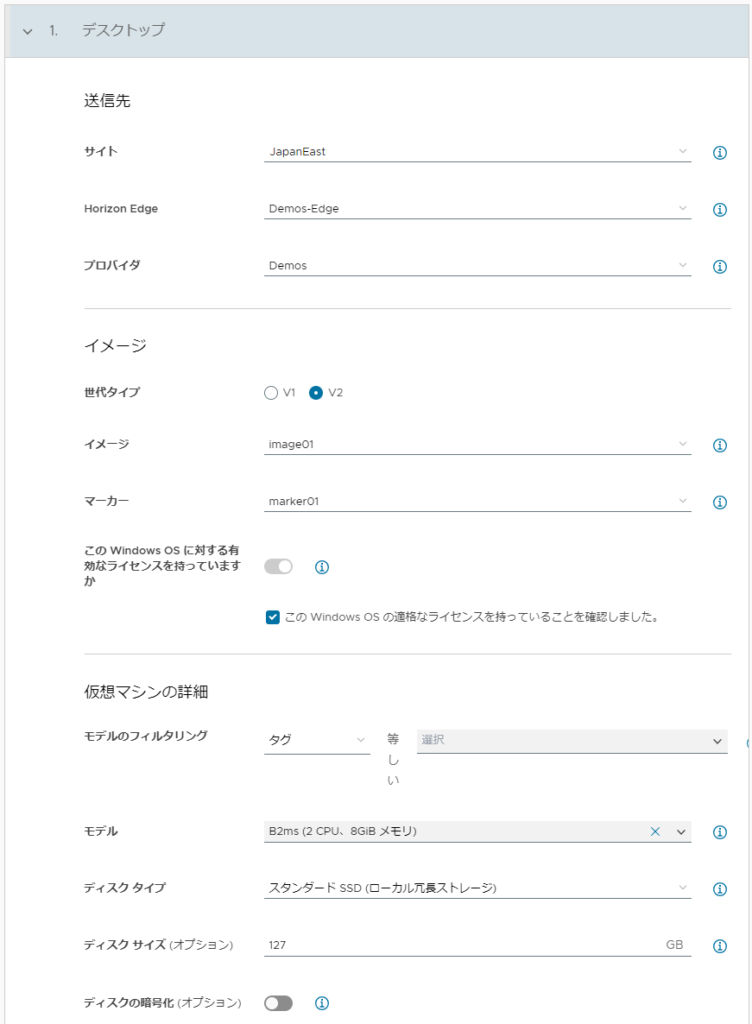

プール名：表示名
プールタイプ：
・専用 – 単一セッション＝Windows 10/11 Single-Session
・フローティング – 単一セッション＝Windows 10/11 Single-Session
・マルチセッション：Windows 10/11 Multi-Session / Windows Server

サイト：※展開先を選択
Horizon Edge：※展開先を選択
プロバイダ：※展開先を選択
世代タイプ：作成したマスターイメージと同じ世代を選択
マーカー：※展開したいイメージバージョンを選択
モデル：※全シリーズが利用できるわけではありません。
ディスクタイプ：
[Premium SSD(LRS/ZRS) / Standard SSD(LRS/ZRS) / Standard HDD(LRS)]
ディスクサイズ：127～4095 GB
マシンID：※登録済みのドメイン情報を選択
コンピュータの組織単位：OUを指定
仮想マシンのプロビジョニング：[オンデマンド / 一度にすべて]
※オンデマンド＝接続数に応じてVDIを作成/削除を行う。Local Diskも削除される。
(オンデマンド)スペア仮想マシンの最小数：※最低限確保するスペア台数
(オンデマンド)スペア仮想マシンの最大数：※確保できた場合、この台数を維持する。
仮想マシンの最大数：※プール内での作成可能台数
仮想マシン１台あたりのセッション数：※マルチセッションのみ。変更不可
仮想マシン名のプリフィックス：※連番が付く。例：hostname000
デスクトップ管理者のユーザー名：ローカル管理者アカウント
デスクトップ管理者のパスワード：
送信プロキシを使用：HorizonCloud向けの通信に対してプロキシを利用する場合
※VM用には、別途プロキシ設定が必要

VDIを展開するサブネットを選択　※Edge Gateway作成時に選択したNWが表示される

※FSLogixでいいと思う。

新規追加する場合

Step９：プールグループの作成

※後から変更可能

【単一セッションの場合】

プールグループに含める、プールを選択

デフォルトのプロトコル：Blast Extremeのみ　※PCoIPは廃止
優先クライアントのタイプ：[Horizon Client / ブラウザ]
範囲：※サイトが１つしか無い場合は不要
ー任意のサイト＝どのサイトでも接続を許可
ー１つのサイトに制限＝最も近いサイトにのみ接続を許可
サイト接続のアフィニティ：※サイトが１つしか無い場合は不要
ー最も近いサイト＝ユーザーから最も近いサイトに接続
ーホームサイト＝ユーザーが所属するホームサイトに優先接続
ホームサイト制限：ユーザーが所属するホームサイトのみ接続を許可
SSOを使用：

未使用の仮想マシン＝[0～100%] 電源ONかつ未接続VMの割合(％)を指定
パワーオフ保護時間：[0～60分] ※起動後、すぐに停止しないための保護時間
電源管理スケジュール：時間＆曜日を指定して、[仮想マシンの最小数]を設定可能

切断されたセッションからログアウト：
[ログアウトしない / ただちにログアウトする / ログオフまでの時間(1～99999分) ]
セッションの最大有効期間：[1～99999分] ※指定時間になると切断される
アイドルセッションのタイムアウト：[1～99999分] ※指定時間になると切断される

【マルチセッションの場合】

プールグループに含める、プールを選択

[公開アプリケーション][公開デスクトップとアプリケーション]選択時
※ストアアプリケーションは選択できません。

電源管理タイプ：[占有率ベース / 占有率ベース以外]
占有率ベース＝起動済みVMでのセッション数の割合
ーパフォーマンスの最適化 [起動:50%以上 / 停止:23%以下]
ーバランシング済み [起動:66%以上 / 停止:31%以下]
ーコストの最適化 [起動:80%以上 / 停止:38%以下]
仮想マシンの最小数：[0～100%] ※起動しておく仮想マシンの最小割合(％)

占有率ベース以外＝作成されたVM数に対して未接続VM数の割合
ー未使用の仮想マシン＝[0～100%] 電源ONかつ未接続なVMの割合(％)を指定

パワーオフ保護時間：[0～60分] ※起動後、すぐに停止しないための保護時間

電源管理スケジュール：時間＆曜日を指定して、[仮想マシンの最小数]を設定可能

連続するセッション割り当て間の時間：[0～300秒] ※指定時間内は、割り当て対象外となる
CPU使用率：[0～100%] ※閾値に達すると、割り当て対象外となる
メモリ使用率：[0～100%] ※閾値に達すると、割り当て対象外となる
ディスクキュー長：[0～2147483647] ※読み取り/書き込み要求の数
ディスクの読み取り遅延：[0～2147483647ミリ秒] ※読み取り平均時間
ディスクの書き込み遅延：[0～2147483647ミリ秒] ※書き込み平均時間
ホストのロードインデックス：[0～100%] ※上記5つの項目を総合的に評価した値
